Voûte sarrasine Montricher
Voûte sarrasine pour une cave séparée en deux par un mur (deux voûtes) avec montée d'escalier.
La forme est une courbe glissée sur une autre. Le guide est simplement posé sur les premières briques.
-

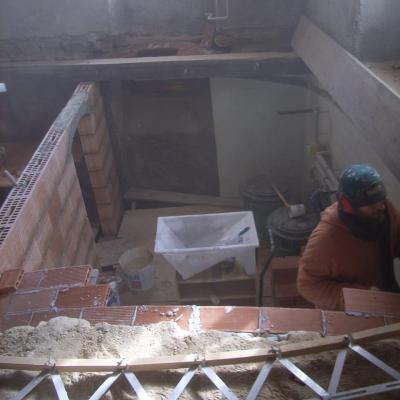

Voute Montricher 01

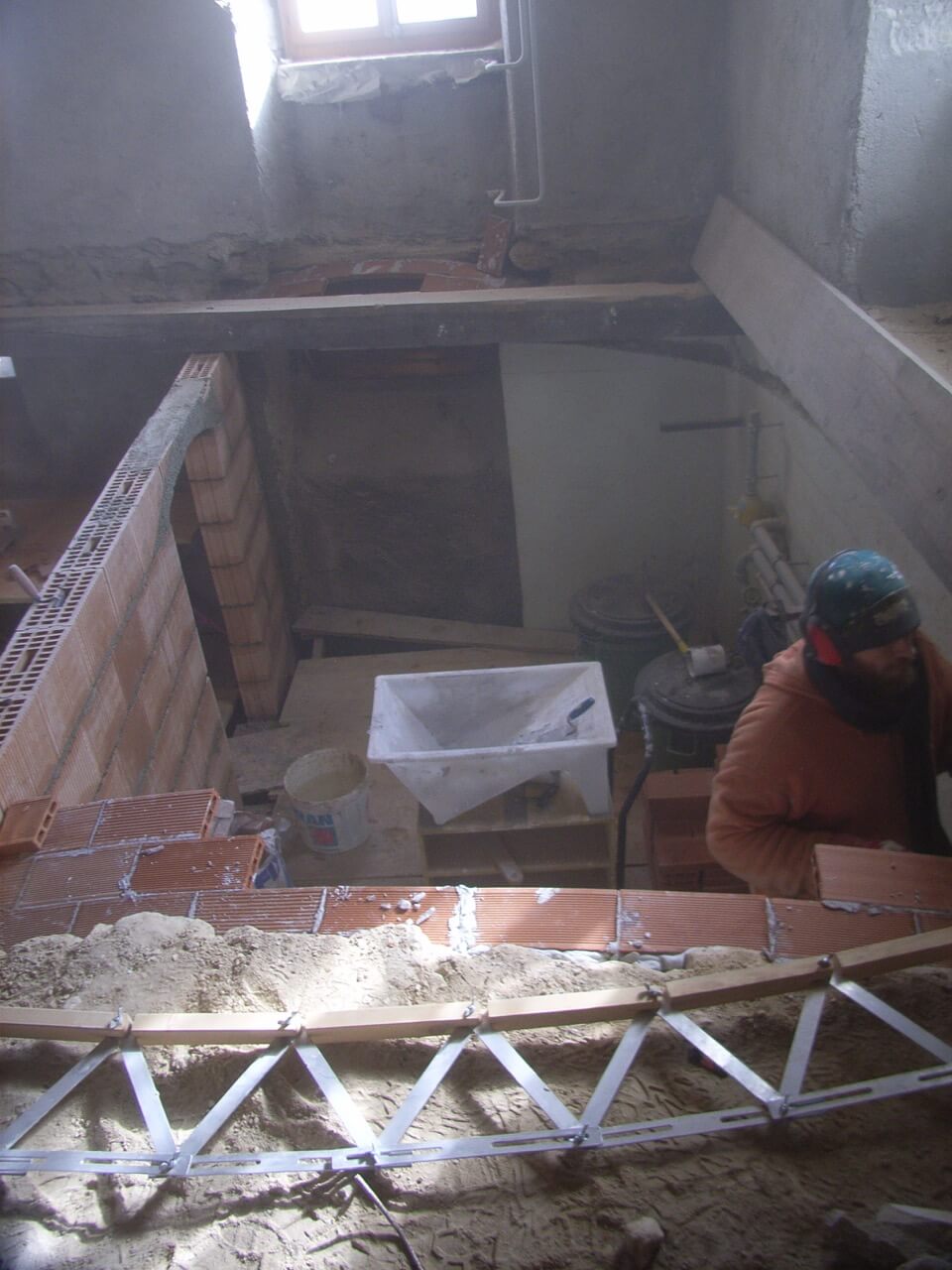

Pose des premières briques
-

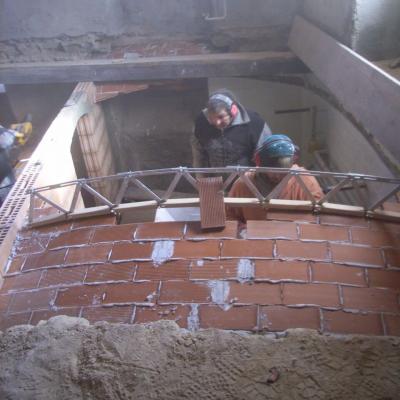

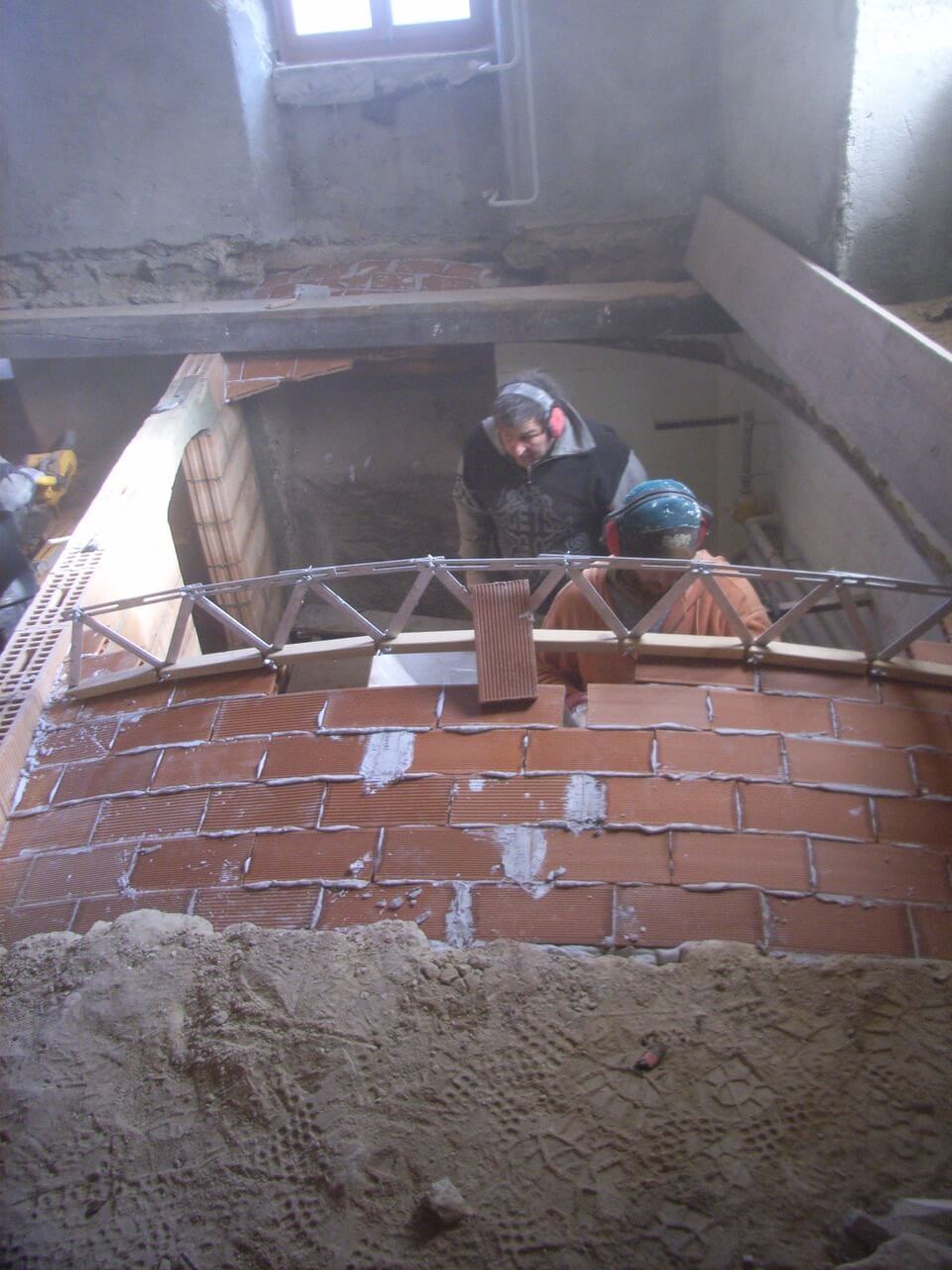

Voute Montricher 02
Guide simplement posé sur les deux premières briques du rang
-

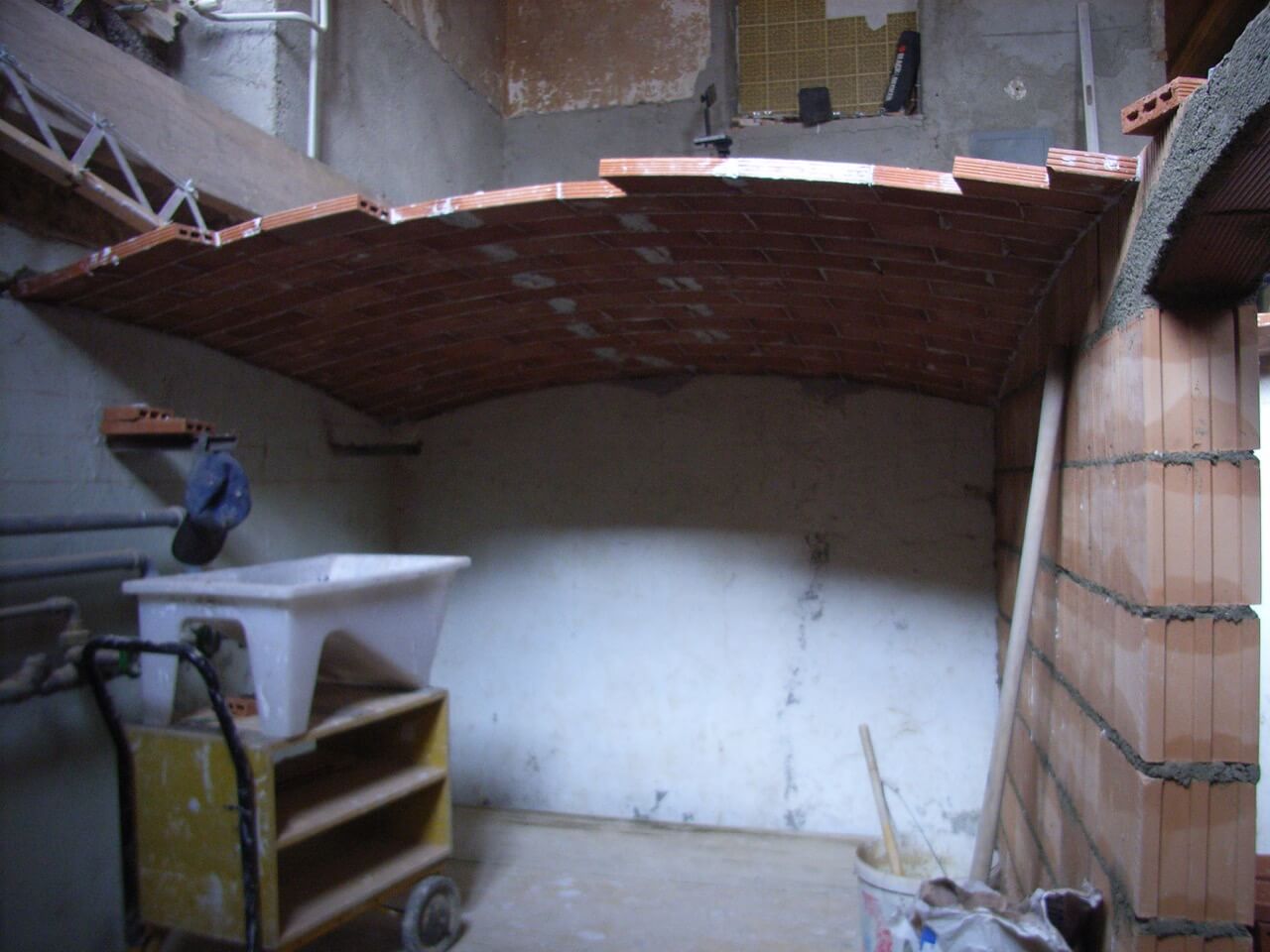

Voute Montricher 03

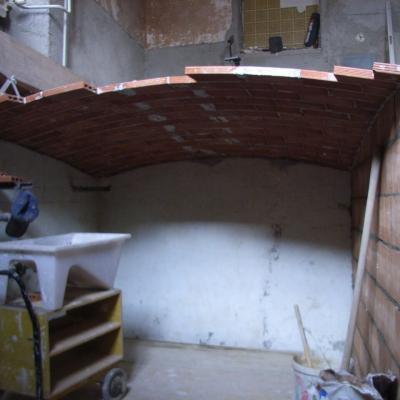

La voûte se forme au fur et à mesure
-

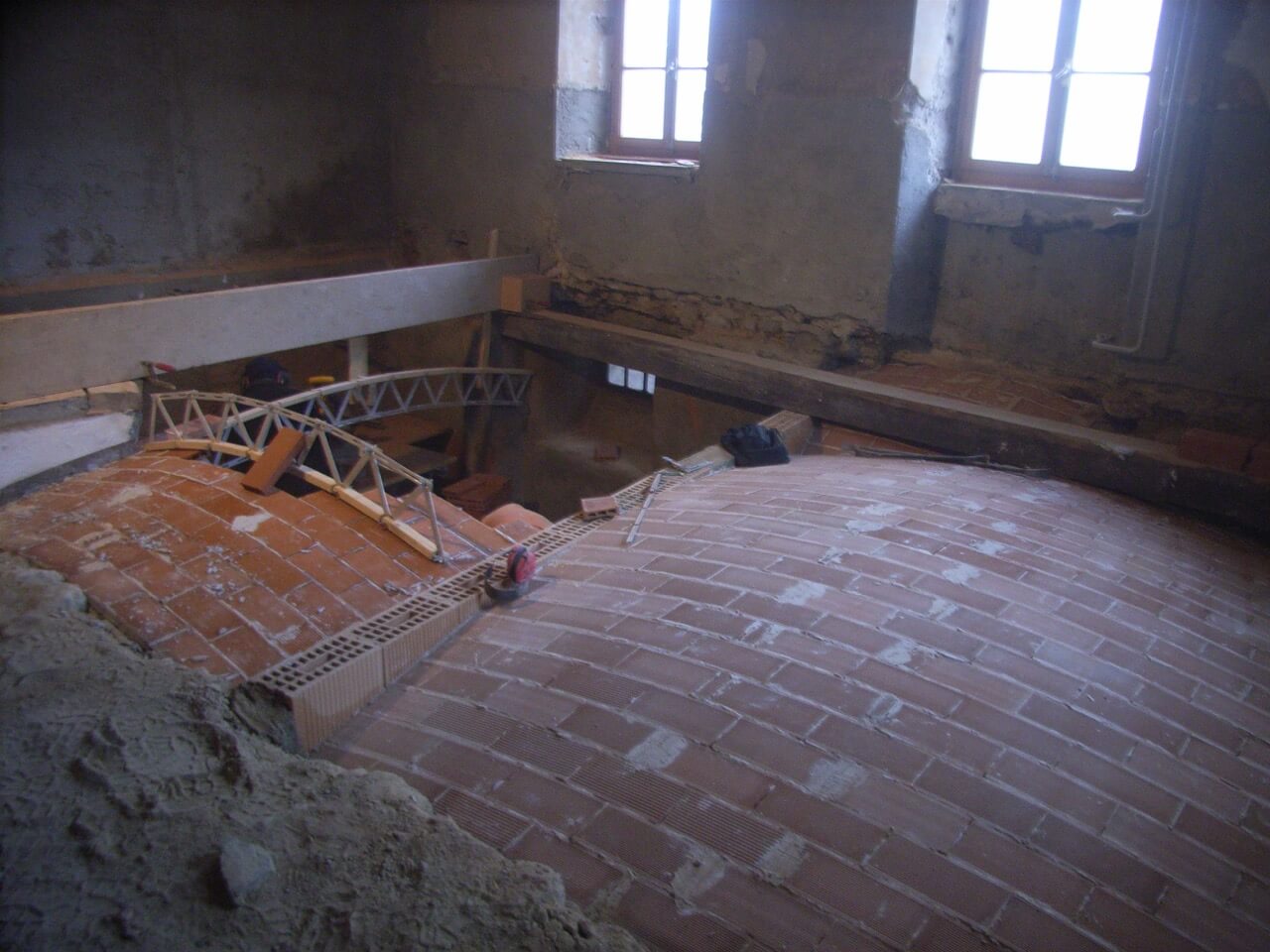

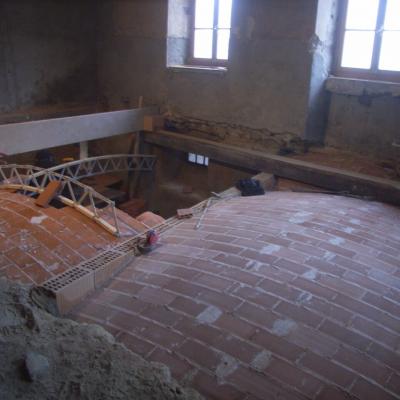

Voute Montricher 04
Avec la deuxiéme partie il manque un appuis, provisoirement effectué par un guide, avant d'avoir l'effet voûte final
-

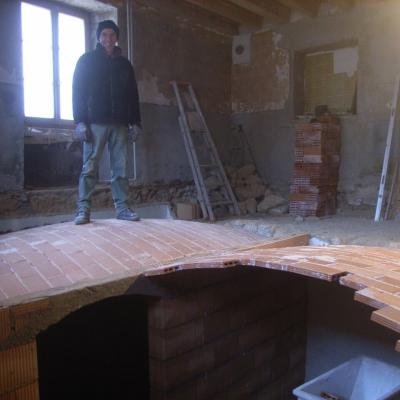

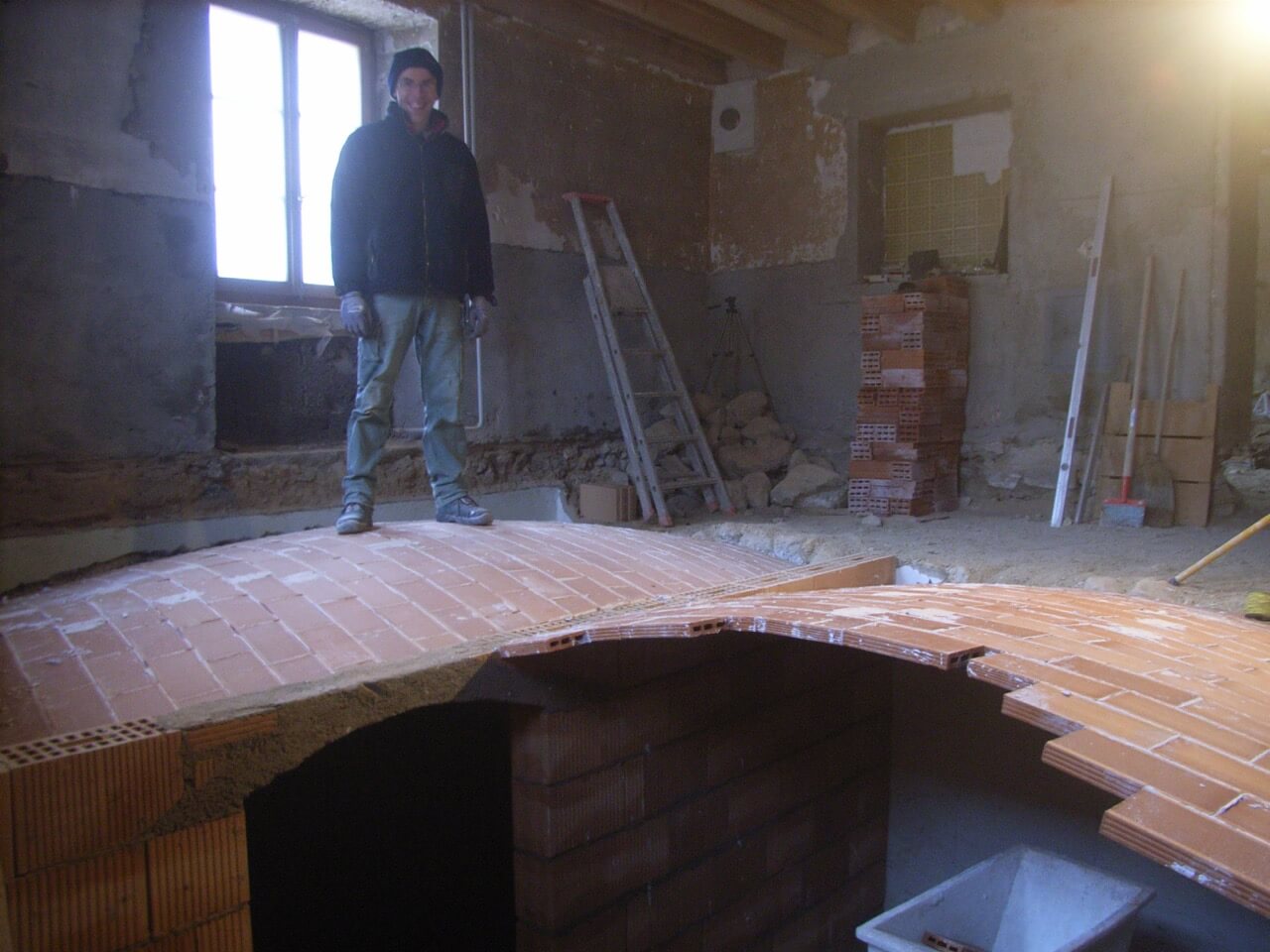

Voute Montricher 05
Essai de charge sur une seule couche (3cm) de briques!
-

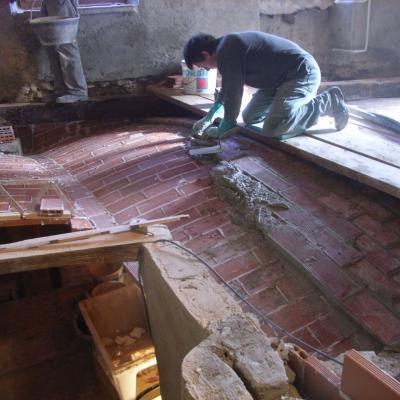

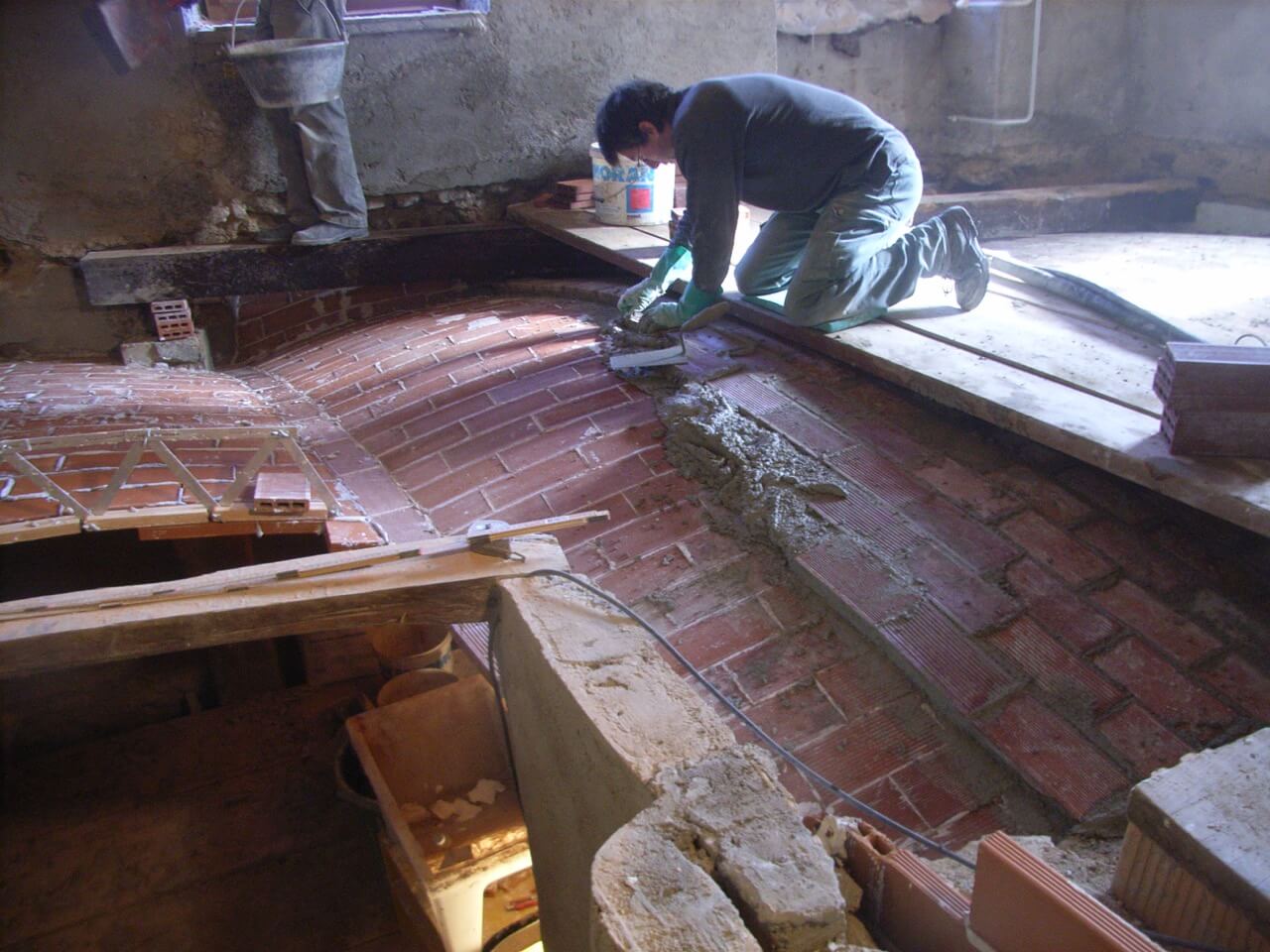

Voute Montricher 06
Doublage
-

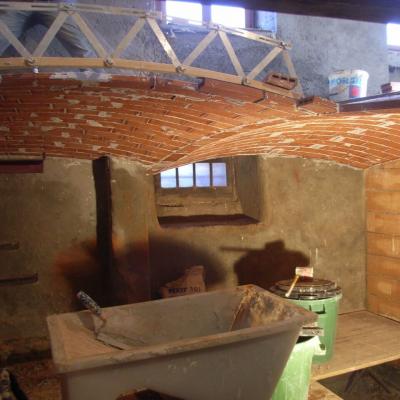

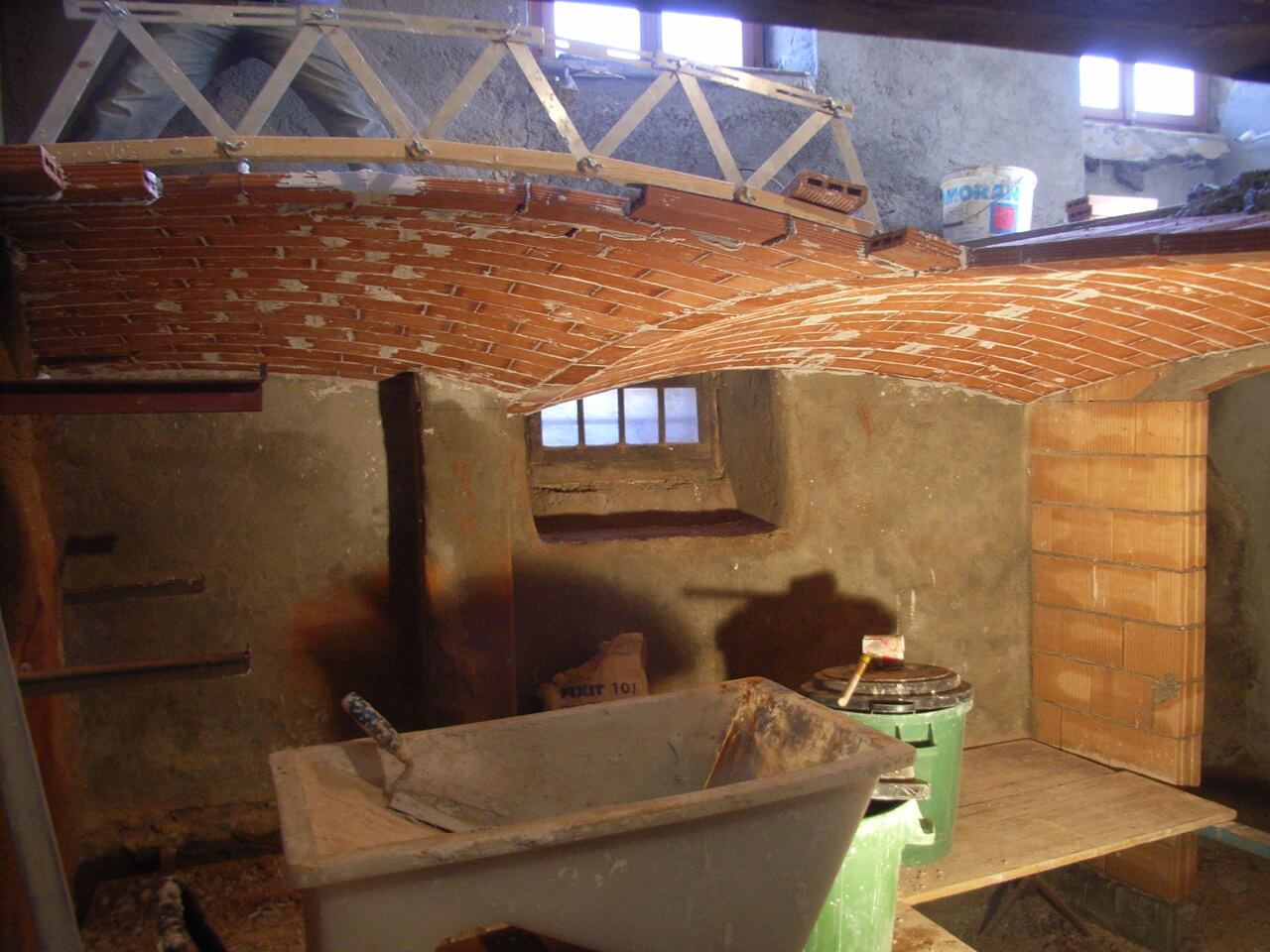

Voute Montricher 07
Troixième partie menant à l'escalier
-

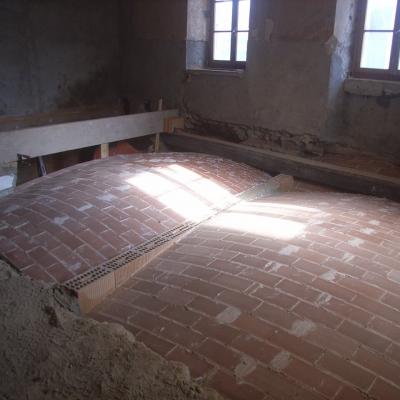

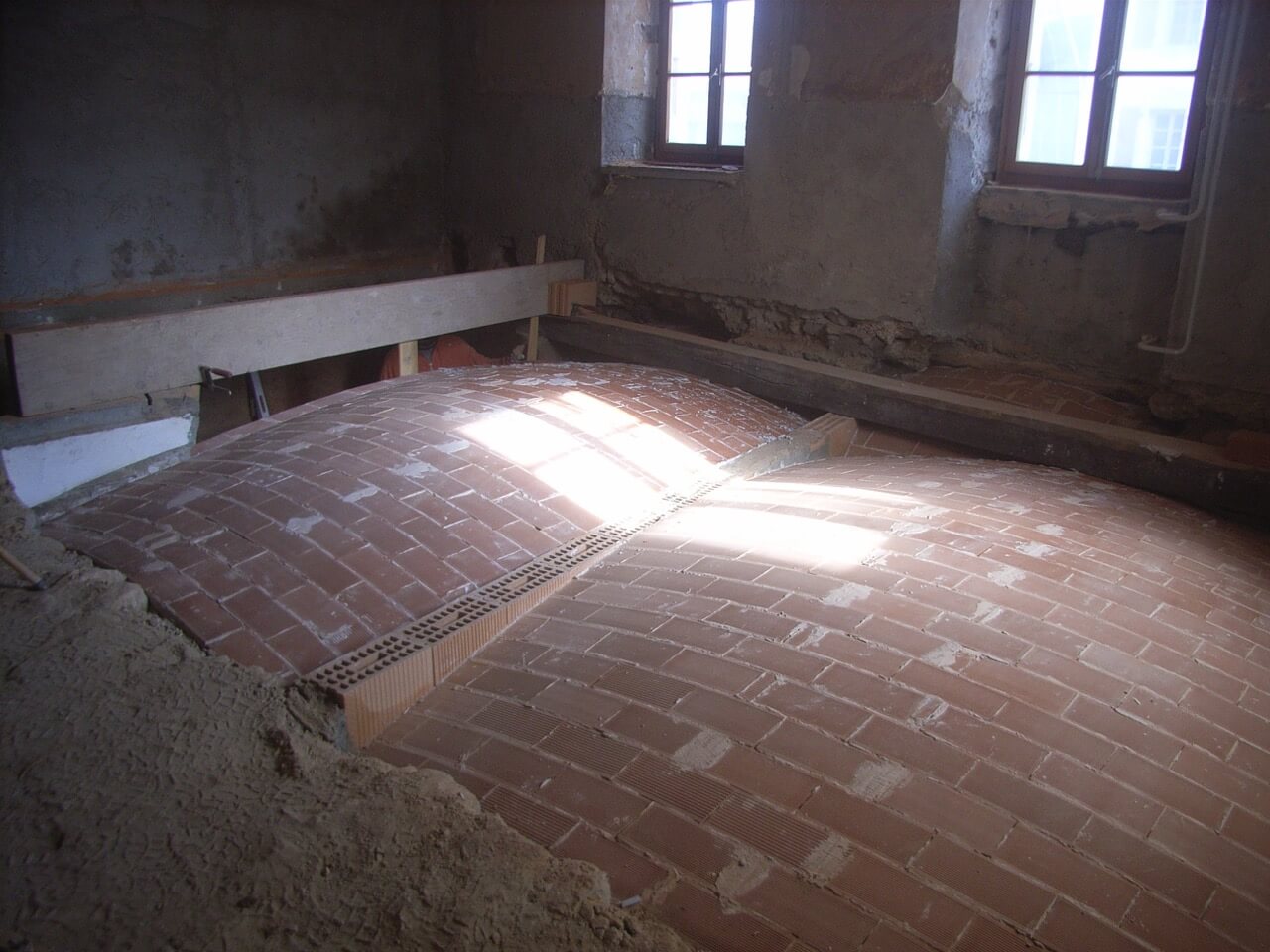

Voute Montricher 08
Vue d'ensemble
-

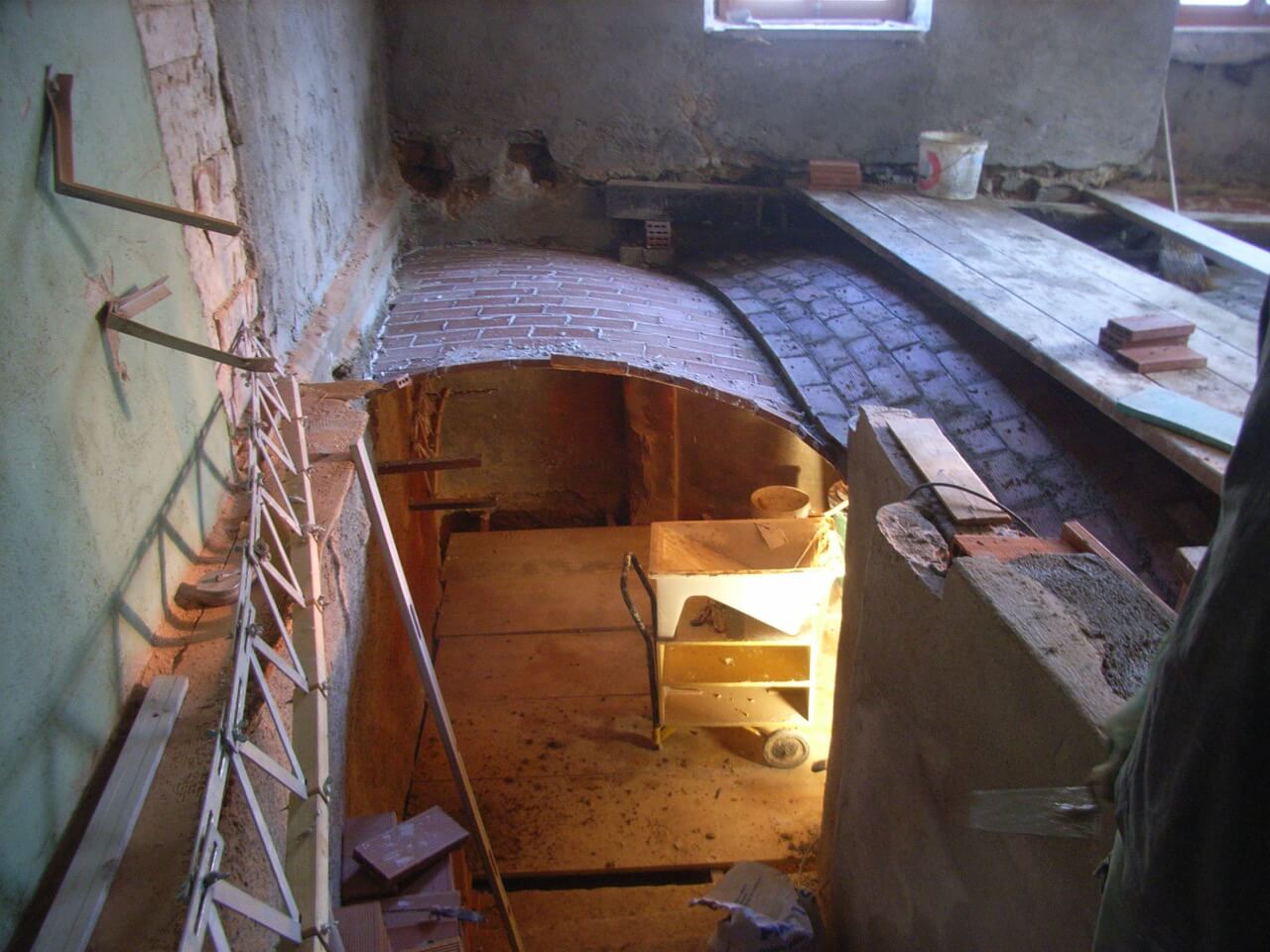

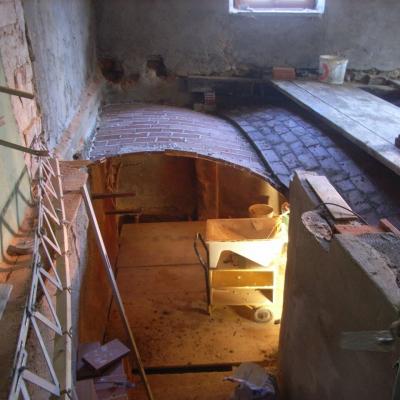

Voute Montricher 09
Amorce de la montée d'escalier
