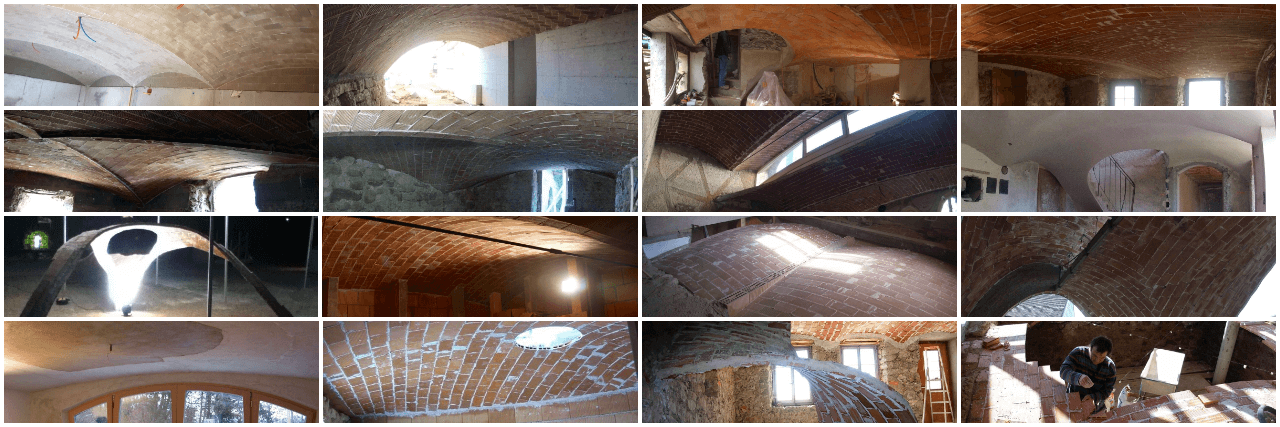

Voûtes sarrasines

La voûte sarrasine est une technique millénaire, simple qui continue à réveiller en nous stupéfaction et intérêt.

La voûte sarrasine est une technique permettant de construire des éléments porteurs horizontaux, aussi bien en rénovation qu’en construction neuve, donnant des formes enveloppantes, devenant non plus seulement un moyen de changer d’étage, mais constituant une pièce unique dans l’espace.

La voûte sarrasine est formée par une ou plusieurs couches de briques d’épaisseur réduite posées à plat. La première couche se bâtit avec un mortier à prise rapide à base de plâtre. Les suivantes avec un mortier hydraulique. Grâce à la prise rapide de la pâte de plâtre, de son adhérence et résistance, la voûte ne nécessite pas de coffrage pendant sa construction. En fait, la première couche sert de coffrage perdu aux suivantes.

La voûte sarrasine est aussi appelée "voûte catalane", "voûte du Roussillon", "voûte plate" en français. "Boveda tabicada" en espagnol qui veut dire voûtes “cloison“, et “tile brick vault“ en anglais qui signifie voûte en “tuiles“.

Page "Voûtes sarrasines"...

  • Voûte sarrasine Bienne Voûe sarrasine de 5m par 9m sur une cave haute gamme, sous les bureau d'une entreprise. La voûte est divisée en trois parties égales. La forme de ces parties consiste à un glissement d'un arc surbaissé verticale sur un autre. Pour la première fois nous avons pressé les briques fines (2cm) avec notre nouvelle presse en utilisant la terre d'excavation du chantier. 13

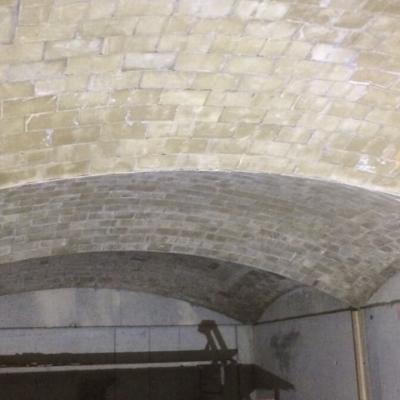

    Voûte sarrasine Bienne

    Voûe sarrasine de 5m par 9m sur une cave haute gamme, sous les bureau d'une entreprise. La voûte est divisée en trois parties égales. La forme de ces parties consiste à un glissement d'un arc surbaissé verticale sur un autre. Pour la première fois nous avons pressé les briques fines (2cm) avec notre nouvelle presse en utilisant la terre d'excavation du chantier.

  • Voûte sarrasine Ste-Croix Voûte sarrasine en canon de parrabole (une parabole glisse sur une droite) sur une cave. Voûte constituée de trois couches de brique tere cuite. Les briques de la voûte de fond sont posées en épis. Pour une meilleure productivité, un coffrage de 70 cm est glissé. Les briques sont quand même posée au plâtre. Le coffrage est bougé après peu de temps. 7

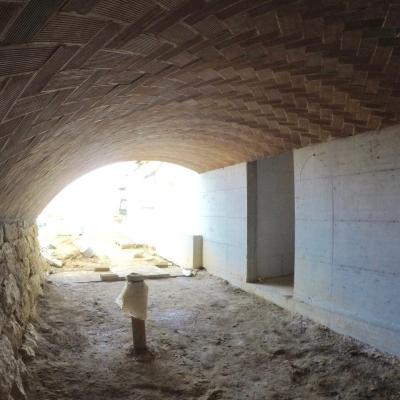

    Voûte sarrasine Ste-Croix

    Voûte sarrasine en canon de parrabole (une parabole glisse sur une droite) sur une cave. Voûte constituée de trois couches de brique tere cuite. Les briques de la voûte de fond sont posées en épis. Pour une meilleure productivité, un coffrage de 70 cm est glissé. Les briques sont quand même posée au plâtre. Le coffrage est bougé après peu de temps.

  • Voûte sarrasine Salvan cuisine Voûte sarrasine dans un espace réduit avec peu de hauteur pour une cuisine en briques apparentes. La formes est obtenue avec Rhinovault permettant la statique graphique 3D. Il s'agit d'une forme physique, mais non géométrique. L'escalier est inclu dans la voûte. 11

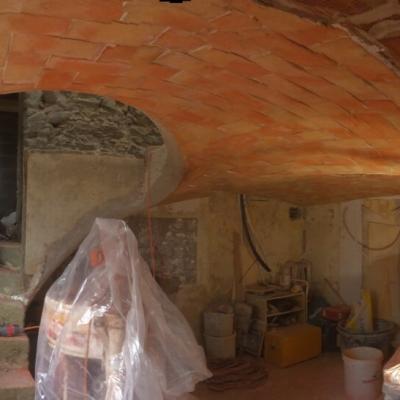

    Voûte sarrasine Salvan cuisine

    Voûte sarrasine dans un espace réduit avec peu de hauteur pour une cuisine en briques apparentes. La formes est obtenue avec Rhinovault permettant la statique graphique 3D. Il s'agit d'une forme physique, mais non géométrique. L'escalier est inclu dans la voûte.

  • Voûte sarrasine Salvan séjour Voûte sarrasine pour un séjour en rénovation avec faible hauteur disponible. La forme est une courbe glissant sur une autre. Les tirant sont en tissus de fibre de carbone collés contre les murs. 11

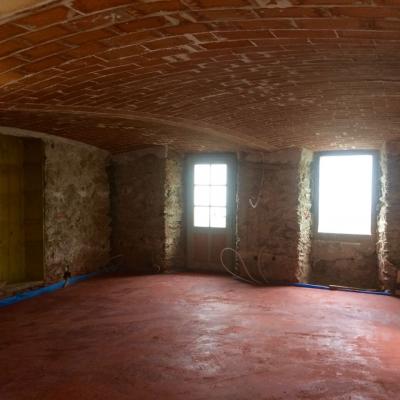

    Voûte sarrasine Salvan séjour

    Voûte sarrasine pour un séjour en rénovation avec faible hauteur disponible. La forme est une courbe glissant sur une autre. Les tirant sont en tissus de fibre de carbone collés contre les murs.

  • Voûte sarrasine Salvan cave Voûte sarrasine pour une cave en rénovation avec une hauteur à disposition réduite. La forme est une voûte d'arêtes en arc surbaissé. 6

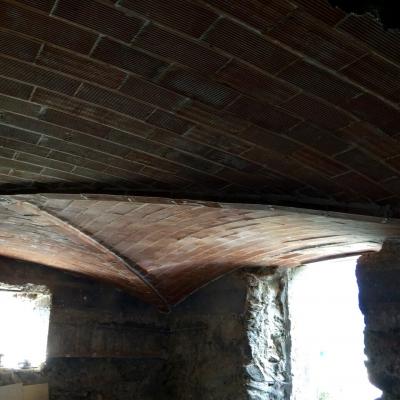

    Voûte sarrasine Salvan cave

    Voûte sarrasine pour une cave en rénovation avec une hauteur à disposition réduite. La forme est une voûte d'arêtes en arc surbaissé.

  • Voûte sarrasine Vers-Cort cave Voûte sarrasine sur cave en rénovation avec peu de hauteur disponible. Les formes sont des intersections de canons d'arcs surbaissés dont les axes sont de directions suivant les accès. 10

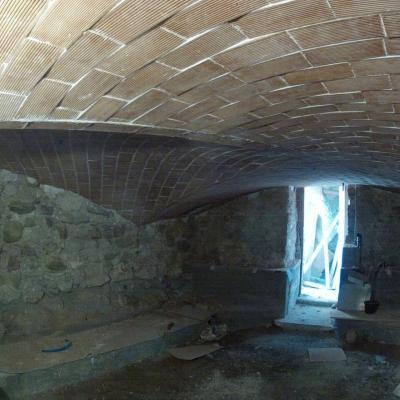

    Voûte sarrasine Vers-Cort cave

    Voûte sarrasine sur cave en rénovation avec peu de hauteur disponible. Les formes sont des intersections de canons d'arcs surbaissés dont les axes sont de directions suivant les accès.

  • Voûte sarrasine Châtel-St-Denis Ensemble de voûtes constituant un agrandissement, le permettant de s'intégrer au jardin. Il s'agit d'un module de base (courbe glissant sur une autre de 2m par 5m) répété. 23

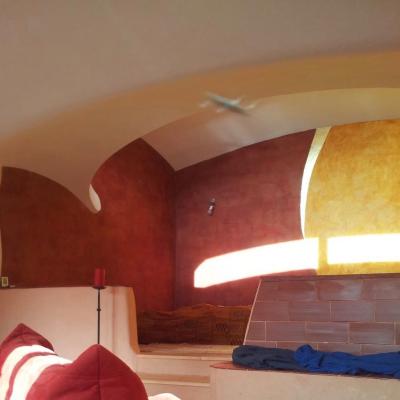

    Voûte sarrasine Châtel-St-Denis

    Ensemble de voûtes constituant un agrandissement, le permettant de s'intégrer au jardin. Il s'agit d'un module de base (courbe glissant sur une autre de 2m par 5m) répété.

  • Voûte sarrasine Vers-Cort cuisine Voute sarrasine pour une cuisine. La forme est obtenue avec RhinoVault avec une continuité de l'escalier à la voûte. 14

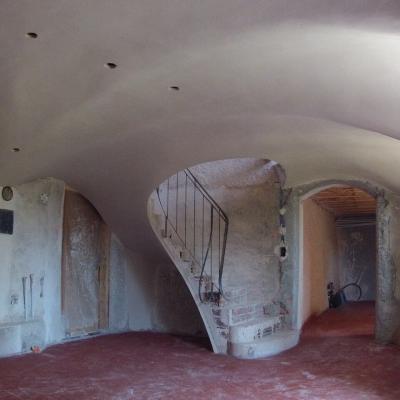

    Voûte sarrasine Vers-Cort cuisine

    Voute sarrasine pour une cuisine. La forme est obtenue avec RhinoVault avec une continuité de l'escalier à la voûte.

  • Voûte sarrasine Voûte bâtie par les étudiant de l'ETH à Zurich, lors d'un workshop organisé par le Block Research Group. Nous avons enseigné comment réaliser la forme qu'ils avaient conçu au préalable avec RhinoVault. 8

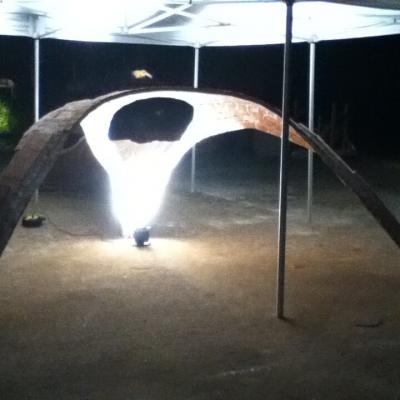

    Voûte sarrasine "Brickworks: Masonry vaulting" ETH, Block Research Group

    Voûte bâtie par les étudiant de l'ETH à Zurich, lors d'un workshop organisé par le Block Research Group. Nous avons enseigné comment réaliser la forme qu'ils avaient conçu au préalable avec RhinoVault.

  • Voûte sarrasine Hauterive Voûte pour couvrir la cave d'une maison en paille "La moisson d'un rêve". La voûte, en trois partie, a la forme est une courbe glissant sur une autre. 7

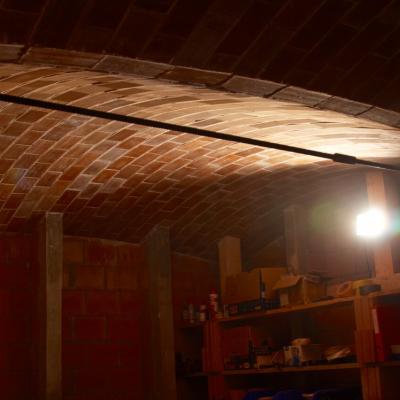

    Voûte sarrasine Hauterive

    Voûte pour couvrir la cave d'une maison en paille "La moisson d'un rêve". La voûte, en trois partie, a la forme est une courbe glissant sur une autre.

  • Voûte sarrasine Montricher Voûte sarrasine pour une cave séparée en deux par un mur (deux voûtes) avec montée d'escalier. La forme est une courbe glissée sur une autre. Le guide est simplement posé sur les premières briques. 12

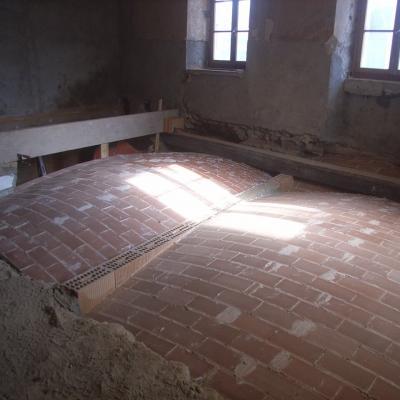

    Voûte sarrasine Montricher

    Voûte sarrasine pour une cave séparée en deux par un mur (deux voûtes) avec montée d'escalier. La forme est une courbe glissée sur une autre. Le guide est simplement posé sur les premières briques.

  • Voûte sarrasine Chavannes-sur-Moudon couvert Voûte sarrasine pour un couvert de 6m par 3.5m. Une forme mixte de voûtes en compressions liée d'une poutre à treillis. 11

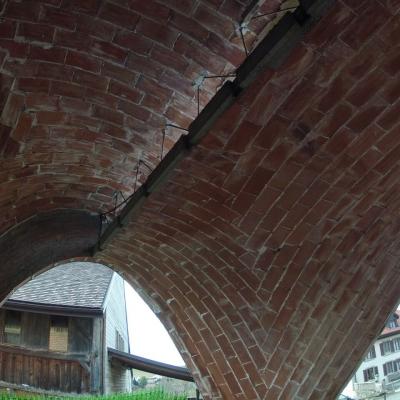

    Voûte sarrasine Chavannes-sur-Moudon couvert

    Voûte sarrasine pour un couvert de 6m par 3.5m. Une forme mixte de voûtes en compressions liée d'une poutre à treillis.

  • Voûte sarrasine Neuchâtel agrandissement Voûte sarrasine pour un agrandissement en trois pièces principales comprenant un sauna, une cuisine et une salle de repos devant une piscine extérieure. Les formes principales sont en "fer à cheval" à base horizontale d'un diamètre de 5m avec une flèche de 30cm seulement. 13

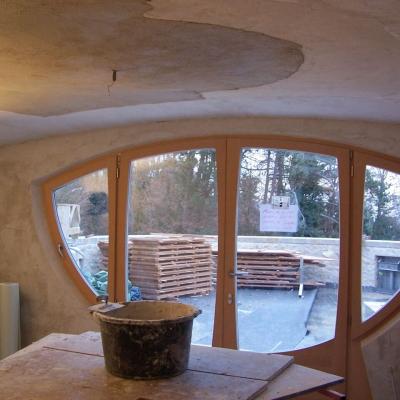

    Voûte sarrasine Neuchâtel agrandissement

    Voûte sarrasine pour un agrandissement en trois pièces principales comprenant un sauna, une cuisine et une salle de repos devant une piscine extérieure. Les formes principales sont en "fer à cheval" à base horizontale d'un diamètre de 5m avec une flèche de 30cm seulement.

  • Voûte sarrasine Neuchâtel puit Voûte sarrasine pour couvrir un espace autour d'un puit. La forme se rapproche d'un "triangle rond" de base horizontale avec un puit de lumière. 4

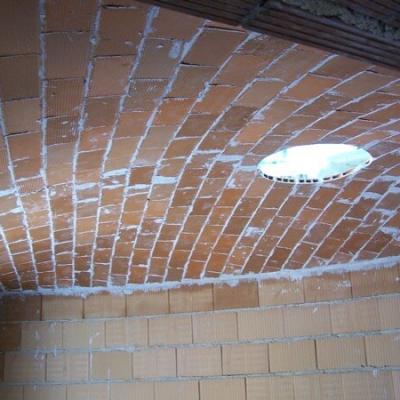

    Voûte sarrasine Neuchâtel puit

    Voûte sarrasine pour couvrir un espace autour d'un puit. La forme se rapproche d'un "triangle rond" de base horizontale avec un puit de lumière.

  • Voûte sarrasine Corseaux Voûte sarrasine pour un plafond non structurel dans une chambre à coucher. La forme est un demi arc de cloître ouvert sur les fenêtres. La flèche est très faible. 8

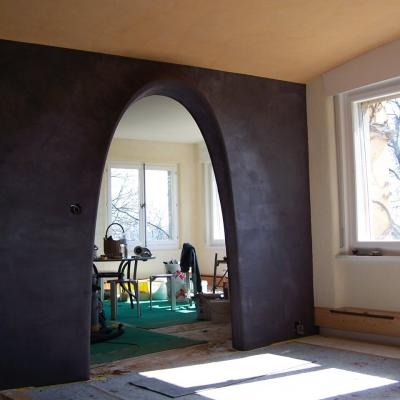

    Voûte sarrasine Corseaux

    Voûte sarrasine pour un plafond non structurel dans une chambre à coucher. La forme est un demi arc de cloître ouvert sur les fenêtres. La flèche est très faible.

  • Voûte sarrasine Chavannes-sur-Moudon cuisine séjour Voûte sarrasine pour une cuisine et un séjour avec ouverture et montée d'escalier. La forme est constituée d'une série d'arc appuyant tangentiellement à l'ouverture, à l'image d'un diaphragme d'appareil photo comme il se fait parfois avec une poutraison bois. 11

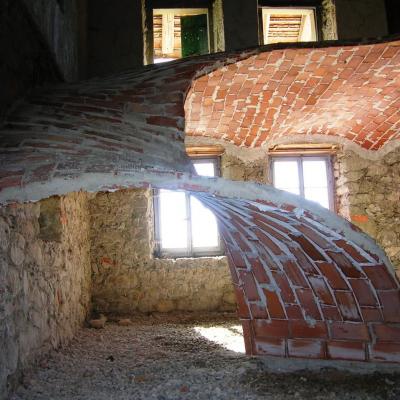

    Voûte sarrasine Chavannes-sur-Moudon cuisine séjour

    Voûte sarrasine pour une cuisine et un séjour avec ouverture et montée d'escalier. La forme est constituée d'une série d'arc appuyant tangentiellement à l'ouverture, à l'image d'un diaphragme d'appareil photo comme il se fait parfois avec une poutraison bois.

  • Voûte sarrasine Chavannes-sur-Moudon bureau Voûte pour un bureau de 3 x 4 m. La forme est de base horizontale à doubles courbures paraboliques progressives. 6

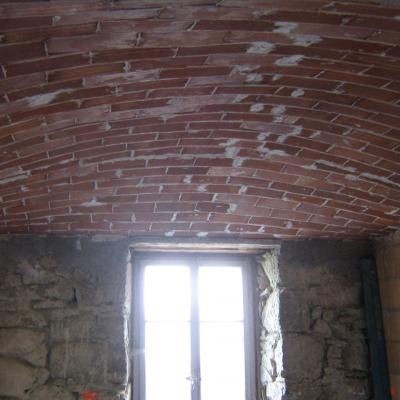

    Voûte sarrasine Chavannes-sur-Moudon bureau

    Voûte pour un bureau de 3 x 4 m. La forme est de base horizontale à doubles courbures paraboliques progressives.

  • Voûte sarrasine Ursy cave Voûte pour couvrir une cave. La forme est une voûte d'arêtes, intersection de deux arcs d'ellipse. 5

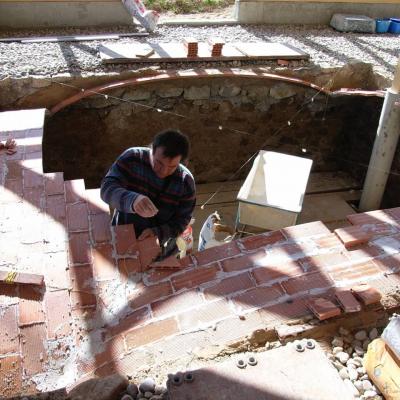

    Voûte sarrasine Ursy cave

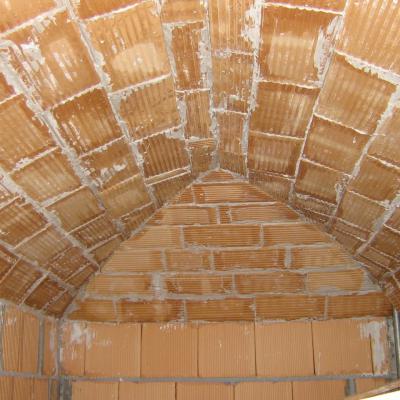

    Voûte pour couvrir une cave. La forme est une voûte d'arêtes, intersection de deux arcs d'ellipse.

  • Voûte sarrasine La Claie-aux-Moines Notre première voûte sarrasine pour couvrir une extension dans la grange qui deviendra un vestiaire. Forme en "arc de cloître", la base est droite et horizontale. 6

    Voûte sarrasine La Claie-aux-Moines

    Notre première voûte sarrasine pour couvrir une extension dans la grange qui deviendra un vestiaire. Forme en "arc de cloître", la base est droite et horizontale.

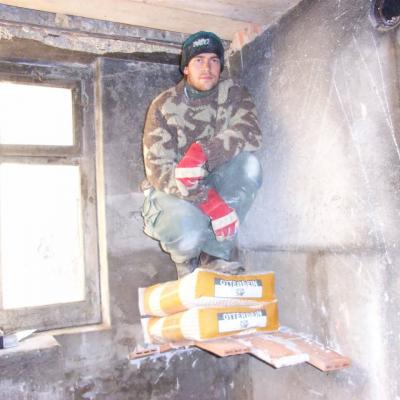

  • Voûtes diverses Divers ouvrages utilisant la technique de la voûte sarrasine 32

    Voûtes diverses

    Divers ouvrages utilisant la technique de la voûte sarrasine
