Béton de terre projeté

Un nouveau type de de terre pisé basé sur la technologie des bétons projetés par voie sèche. Il s'agit d'un mélange de terre d'excavation stabilisée, d'agrégats et d'eau consolidés par projection à haute vitesse plutôt que par compactage mécanique.


Deux points de vue possibles - une même technique

Pisé moderne

Comme dans la technique traditionnelle, on utilise la terre crue idéalement graveleuse et argileuse.

Le compactage est amélioré. La terre foisonnée sèche (sans ajout d'eau) est transportée et projetée à haute vitesse (300 km/h) contre un parement ou un coffrage. Chaque grain est ainsi compacté au fur et à mesure.

Une économie de coffrage est réalisée car il suffit de ne coffrer que d'un seul côté. Et comme la terre reste dans un état solide, il n'y a presque pas de poussée.

Le coût est aussi réduit par des rendements similaires au béton conventionnel. L'opération se fait avec une chargeuse qui alimente la machine et un ouvrier "porte-lance" pour la mise en place. 4 m3/h sont atteint à deux personnes.

Béton de terre

Le béton de terre moderne (hors pisé, bauge, et autres) n'a jamais été étudié que coulé à l'état liquide afin de reproduire le mode de construction en béton conventionnel répandu. Sous ce point de vue, il faut des granulométries et de la chimie bien précise pour obtenir un résultat qui durcit et qui ne fissure pas.

La technologie des bétons projeté par voie sèche est moins répendue mais permet d'obtenir des résultats façilement.

Cela permet d'utiliser une plus grande gamme de granulométrie sans autre chimie que l'ajout d'un liant (généralement chaux ou/et ciment) selon les besoins nécessaires à l'application choisie.

On peut aussi projeter à travers des armatures ouvrant des perspectives de béton conventionnel connu.

Performances

Caractéristiques

  • Sans stabilisation on peut s'attendre à obtenir environ 2 MPa, sans résistance à l'eau ni au gel.
  • Avec 10 à 15% de ciment on peut obtenir environ 10 MPa sans érosion à l'eau et résistant au gel.

Une étude est lancée avec les écoles d'ingénieur d'Yverdon et de Fribourg afin trouver une procédure permettant de prévoir les caractéristiques des terres.

Modèle pour dimensionnement structurel

Des essais de charge sur des sommiers ont été réalisés sur des sommiers en béton de terre pour tester si le comportement est similaire au béton traditionnel. Il ressort des premiers test que le comportement réel correspond à celui prévu par calcul en entrant les données propre au béton de terre. Cela permet d'envisager un réel potentiel d'application.

Shot-earth for sustainable constructions

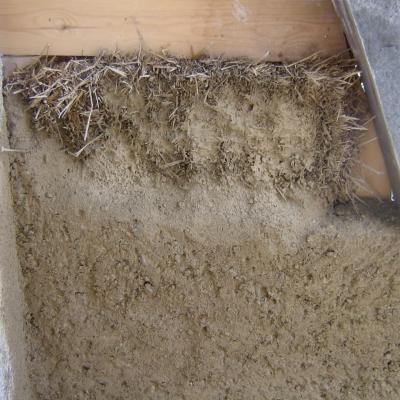

  • Beton terre projete 01 Premier essai de projection sur de la paille, mais aussi contre des panneaux en bois

    Beton terre projete 01

    Premier essai de projection sur de la paille, mais aussi contre des panneaux en bois

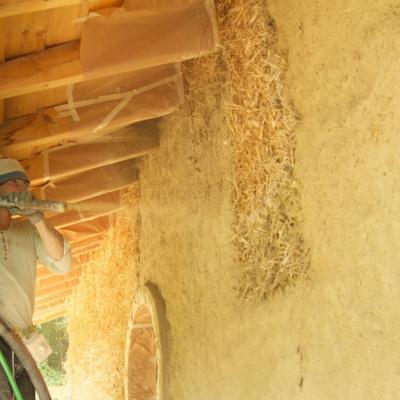

  • Beton terre projete 02 Projection sur paille, rendement m3/h/p imbattable!

    Beton terre projete 02

    Projection sur paille, rendement m3/h/p imbattable!

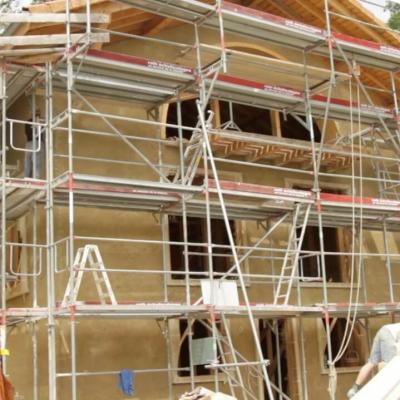

  • Beton terre projete 03 Maison en paille recouverte de terre prête à être enduite à la chaux

    Beton terre projete 03

    Maison en paille recouverte de terre prête à être enduite à la chaux

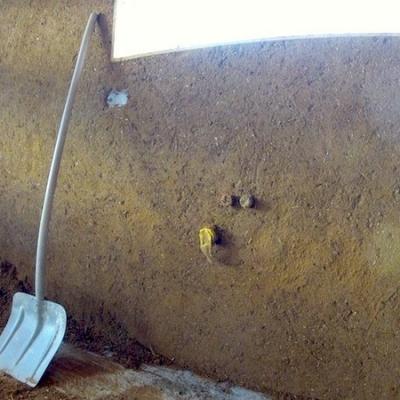

  • Beton terre projete 04 Rendu d'un mur intérieur en béton de terre sur paille

    Beton terre projete 04

    Rendu d'un mur intérieur en béton de terre sur paille

  • Beton terre projete 05 Béton de terre à travers un treillis d'armature sur maison paille GREB

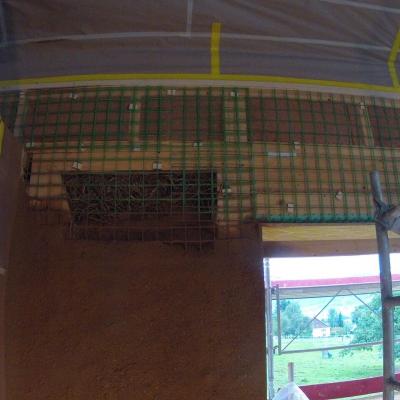

    Beton terre projete 05

    Béton de terre à travers un treillis d'armature sur maison paille GREB

  • Beton terre projete 06 Rendu béton terre intérieur

    Beton terre projete 06

    Rendu béton terre intérieur

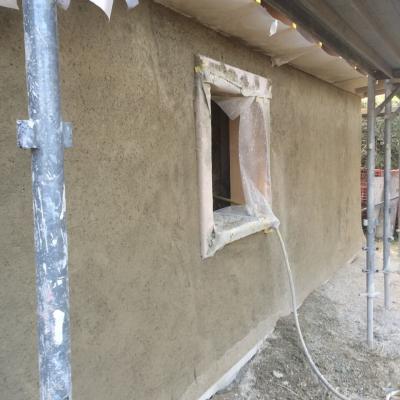

  • Beton terre projete 07 Béton terre extérieur sur maison en paille

    Beton terre projete 07

    Béton terre extérieur sur maison en paille

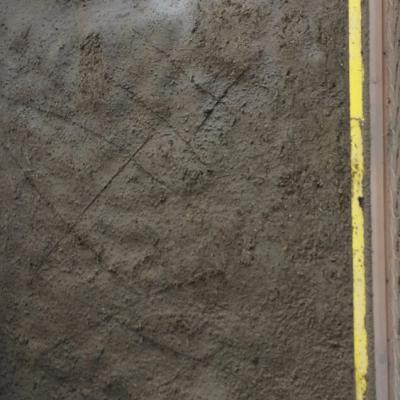

  • Beton terre projete 08 Rendu brut pendant la projection du béton en terre

    Beton terre projete 08

    Rendu brut pendant la projection du béton en terre

  • Beton terre projete 09 Rendu coupé du béton en terre à l'avancement de la projection

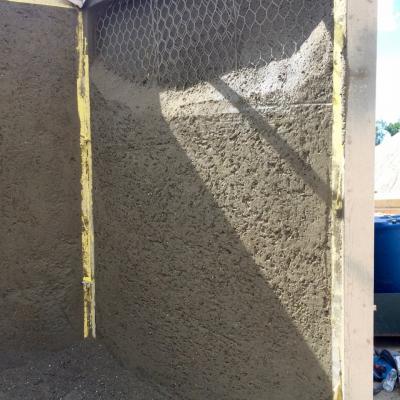

    Beton terre projete 09

    Rendu coupé du béton en terre à l'avancement de la projection

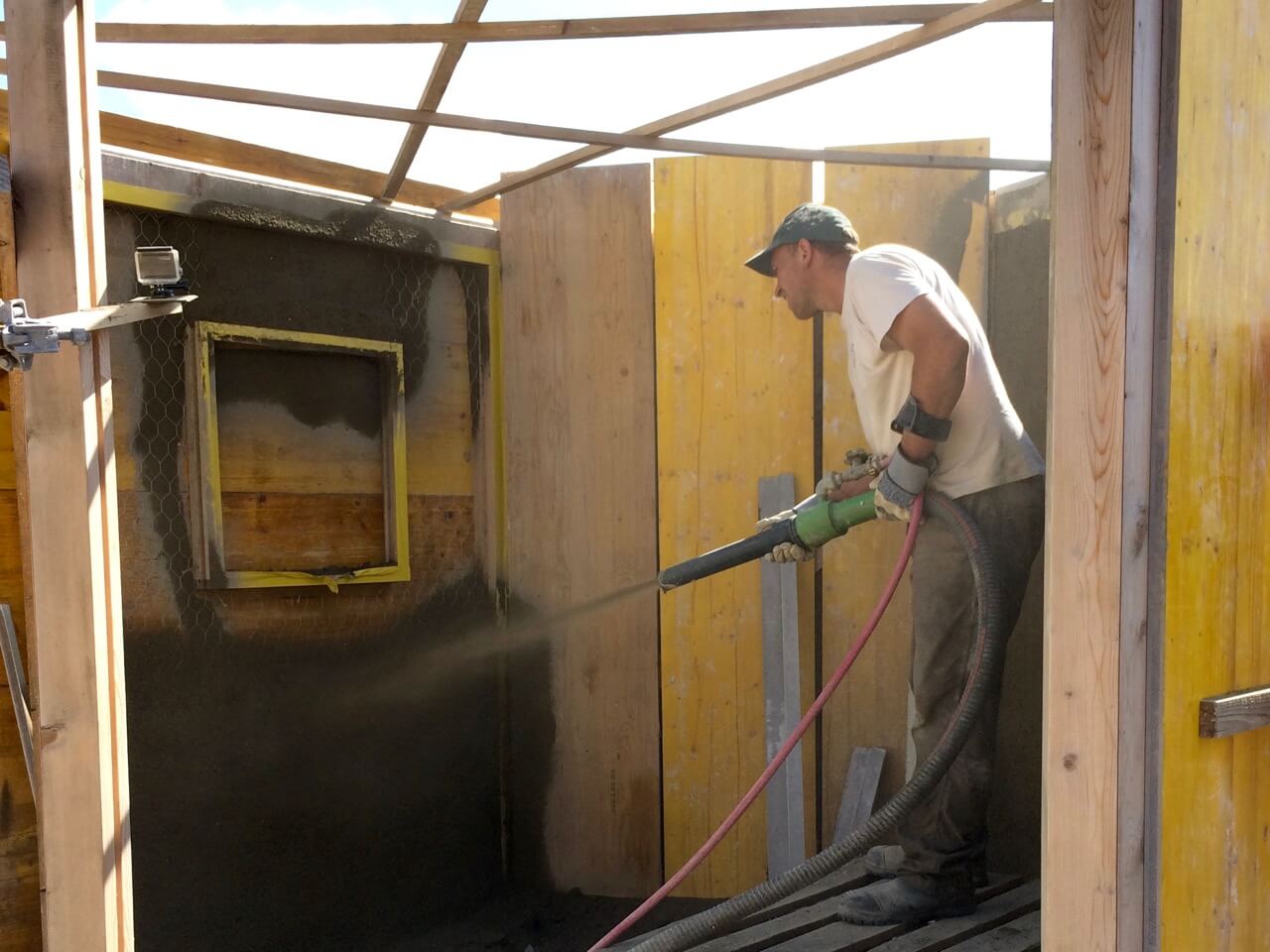

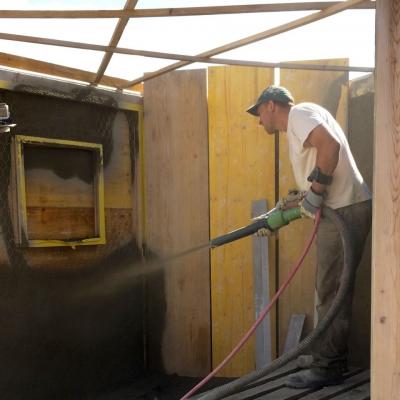

  • Beton terre projete 10 Projection d'une parois d'expo de 10cm à travers un treillis métallique fin

    Beton terre projete 10

    Projection d'une parois d'expo de 10cm à travers un treillis métallique fin

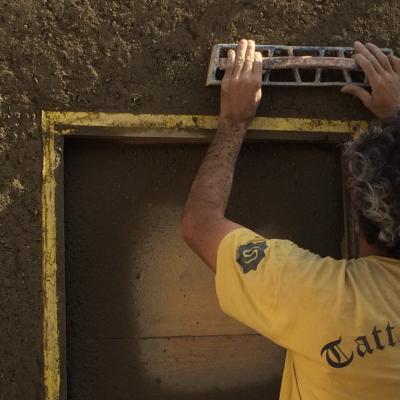

  • Beton terre projete 11 Coupe du béton de terre frais

    Beton terre projete 11

    Coupe du béton de terre frais

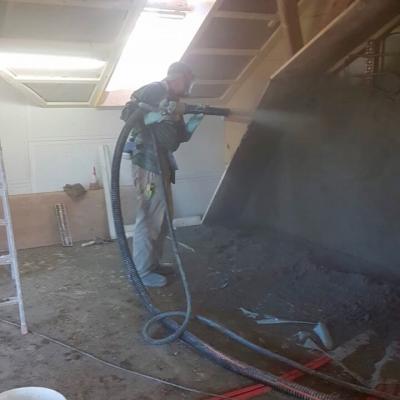

  • Beton terre projete 12 Projection d'une parois intérieure

    Beton terre projete 12

    Projection d'une parois intérieure

  • Beton terre projete 13 Rendu coupé d'une parois intérieure

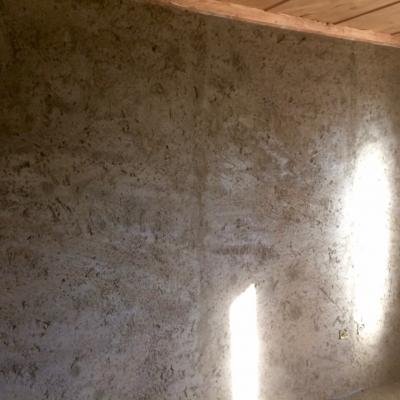

    Beton terre projete 13

    Rendu coupé d'une parois intérieure

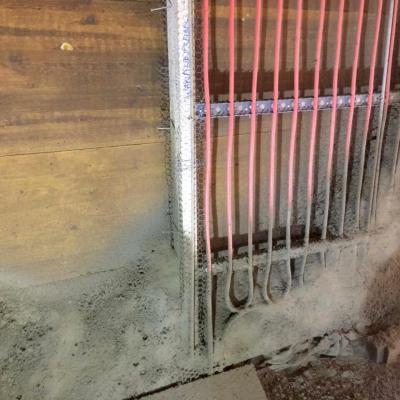

  • Beton terre projete 14 Projection à travers d'autres éléments, ici tuyaux de chauffage

    Beton terre projete 14

    Projection à travers d'autres éléments, ici tuyaux de chauffage

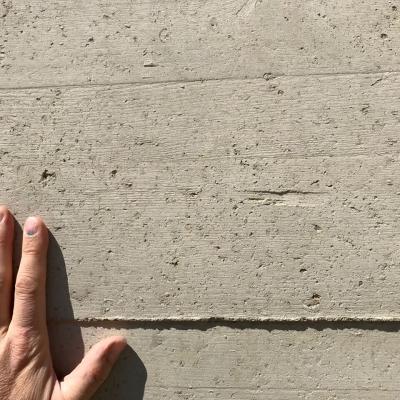

  • Beton terre projete 15 Rendu brut côté décoffré du béton en terre

    Beton terre projete 15

    Rendu brut côté décoffré du béton en terre

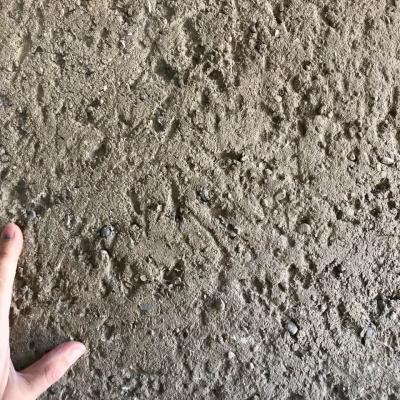

  • Beton terre projete 16 Rendu coupé du béton en terre

    Beton terre projete 16

    Rendu coupé du béton en terre

  • Beton terre projete 17 Projection de sommiers armés pour essais de compression

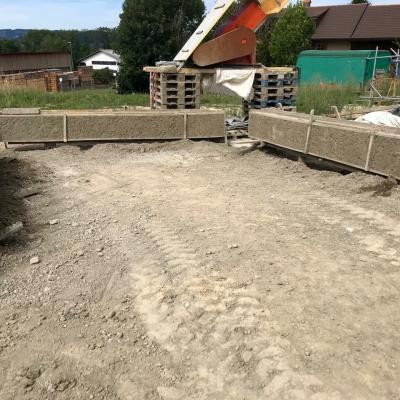

    Beton terre projete 17

    Projection de sommiers armés pour essais de compression

  • Beton terre projete 18 Essais de compression de sommiers armés en béton de terre

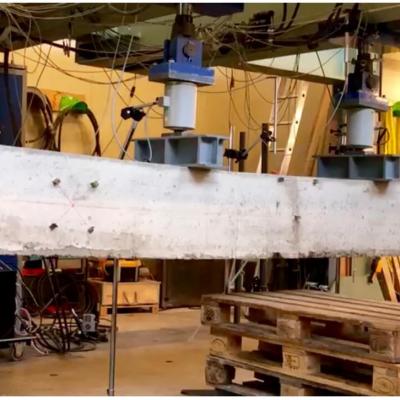

    Beton terre projete 18

    Essais de compression de sommiers armés en béton de terre

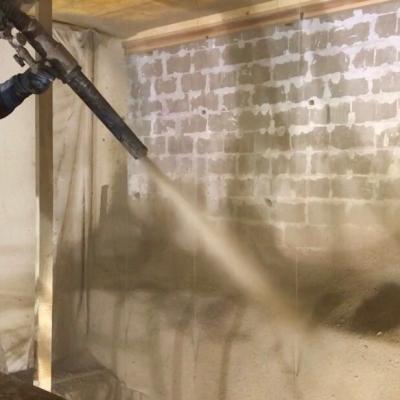

  • Beton terre projete 19 Projection d'un mur pour un boutellier dans une cave

    Beton terre projete 19

    Projection d'un mur pour un boutellier dans une cave

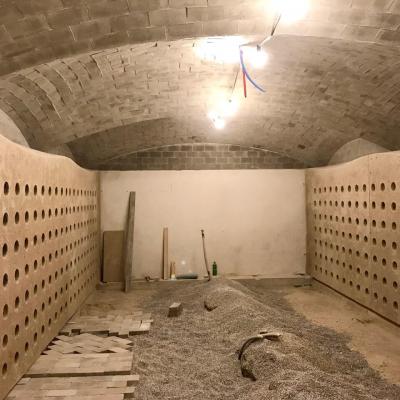

  • Beton terre projete 20 Boutellier fini en béton de terre projeté

    Beton terre projete 20

    Boutellier fini en béton de terre projeté
