Cully

Renforcement d'une voûte affaissée

Suite à un craquement lors des travaux sur la voûte, nous avons analysé, proposé et réalisé le renforcement ci-dessous.

Afin de préserver la voûte et éviter des murs de soutiens à la cave ainsi qu'une dalle de répartition (qui appuierait avant de retenir), nous avons créé des nervures rigides sur l'extrados par la technique de la voûte sarrasine. La ligne de force peut alors trouver son chemin à l'intérieur de la matière.

Pour lier les briques des intersections aux nervures nouvellement créées des fibres de carbone sont posées sur l'intrados.

La voûte peut maintenant s'appuyer aux intersections sur les nervures comme un "pont suspendu"!

  • Cully renforcement voute 01 Voûte affaissée

    Cully renforcement voute 01

    Voûte affaissée

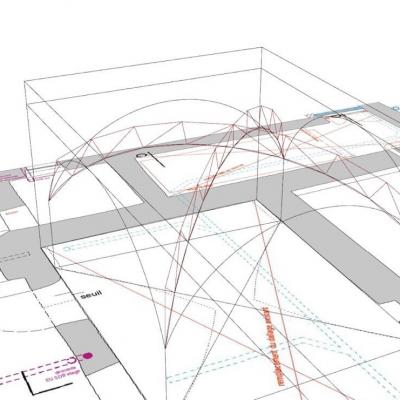

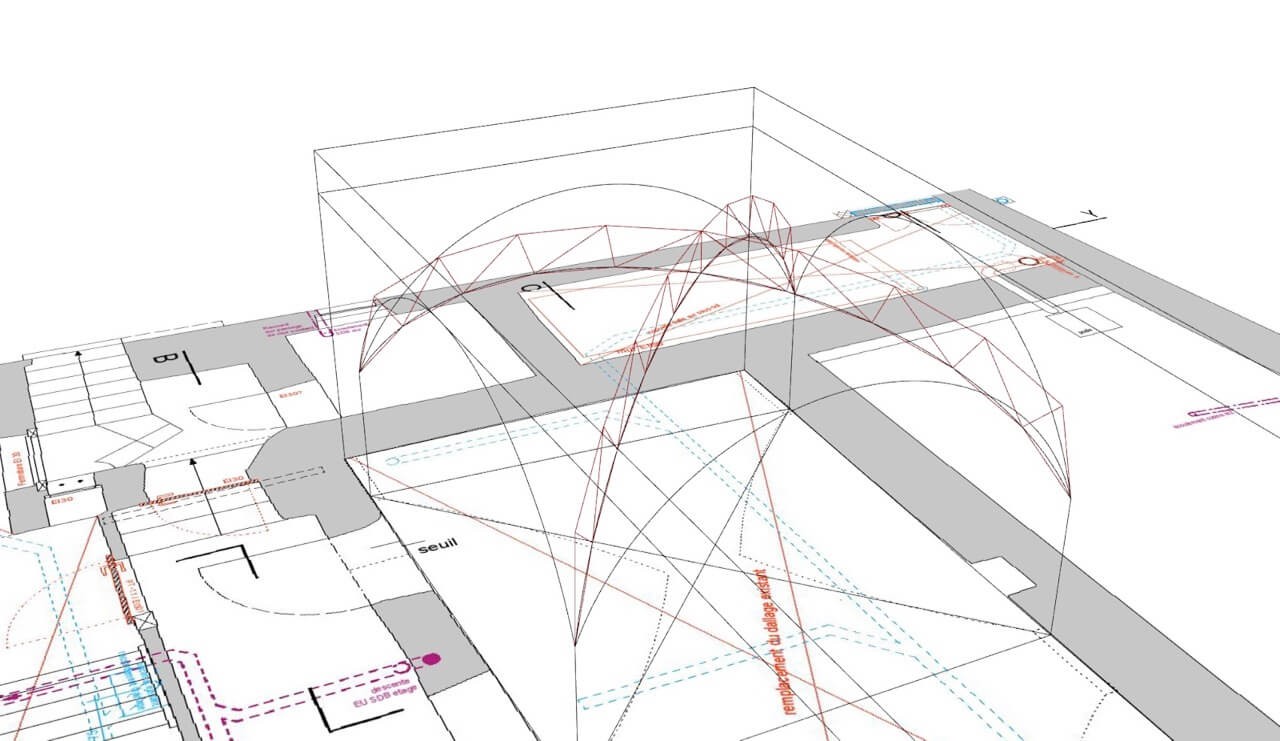

  • Cully renforcement voute 02 Modèle simplifié avec Karamba3D par Grasshopper sur Rhino3D

    Cully renforcement voute 02

    Modèle simplifié avec Karamba3D par Grasshopper sur Rhino3D

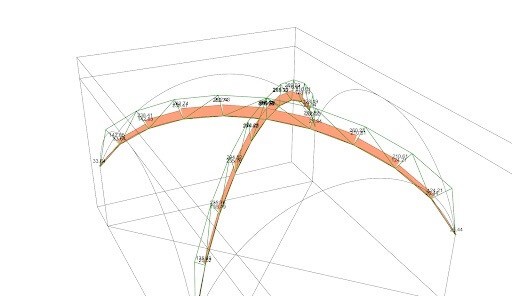

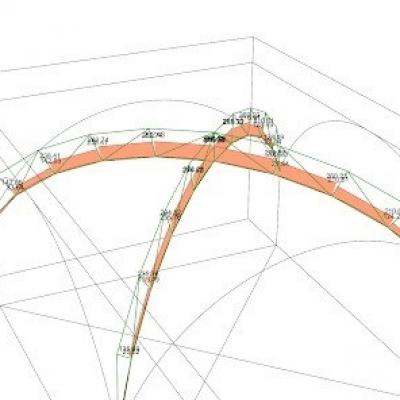

  • Cully renforcement voute 03 Résultats des efforts

    Cully renforcement voute 03

    Résultats des efforts

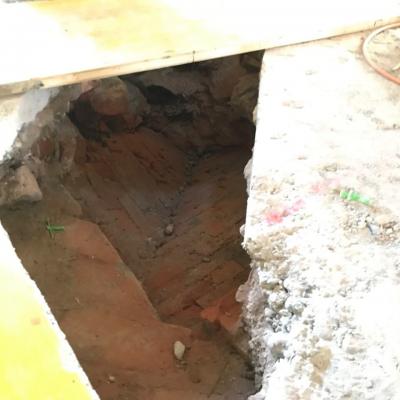

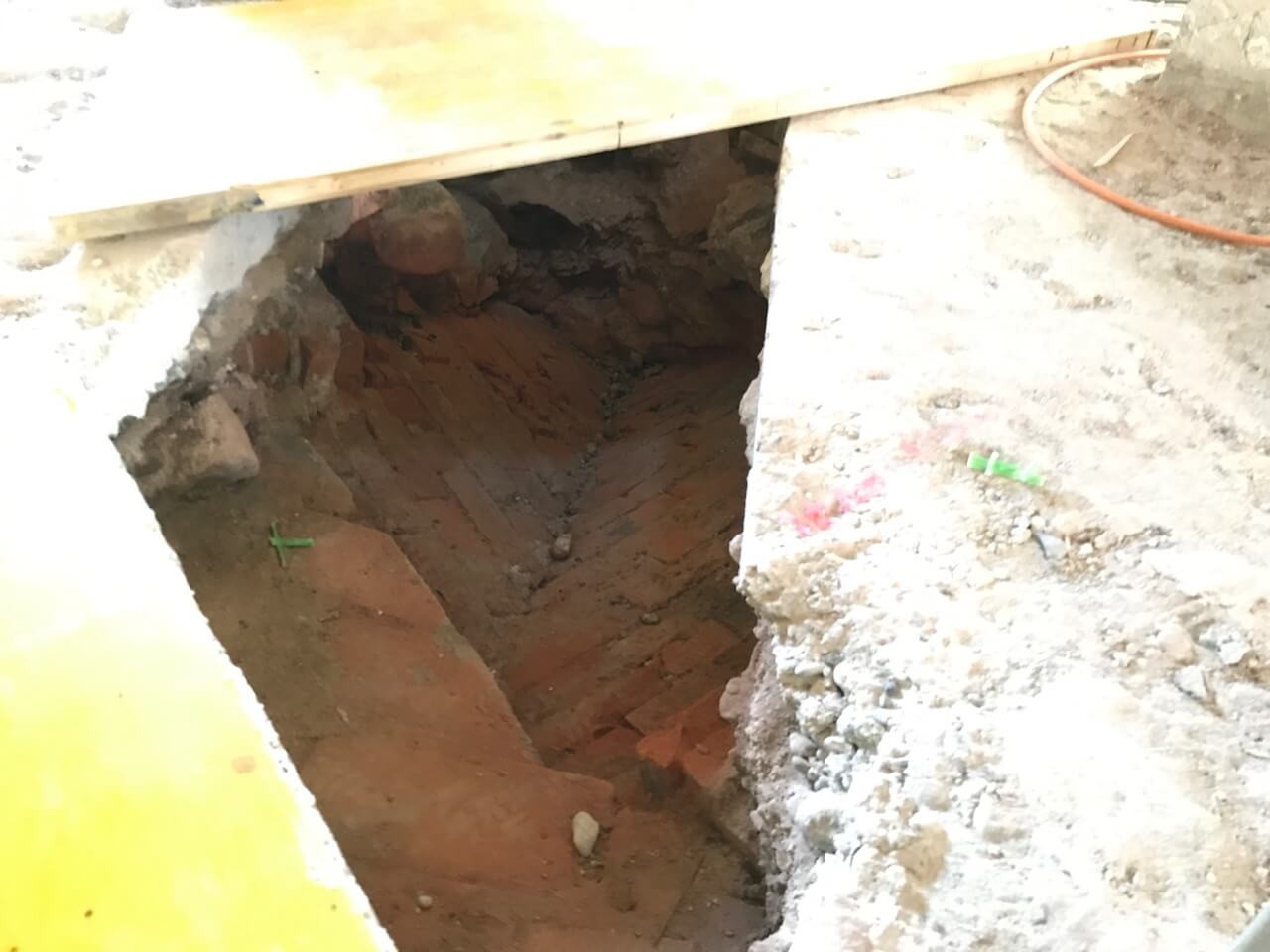

  • Cully renforcement voute 04 Creuse pour retrouver les intersections de la voûte

    Cully renforcement voute 04

    Creuse pour retrouver les intersections de la voûte

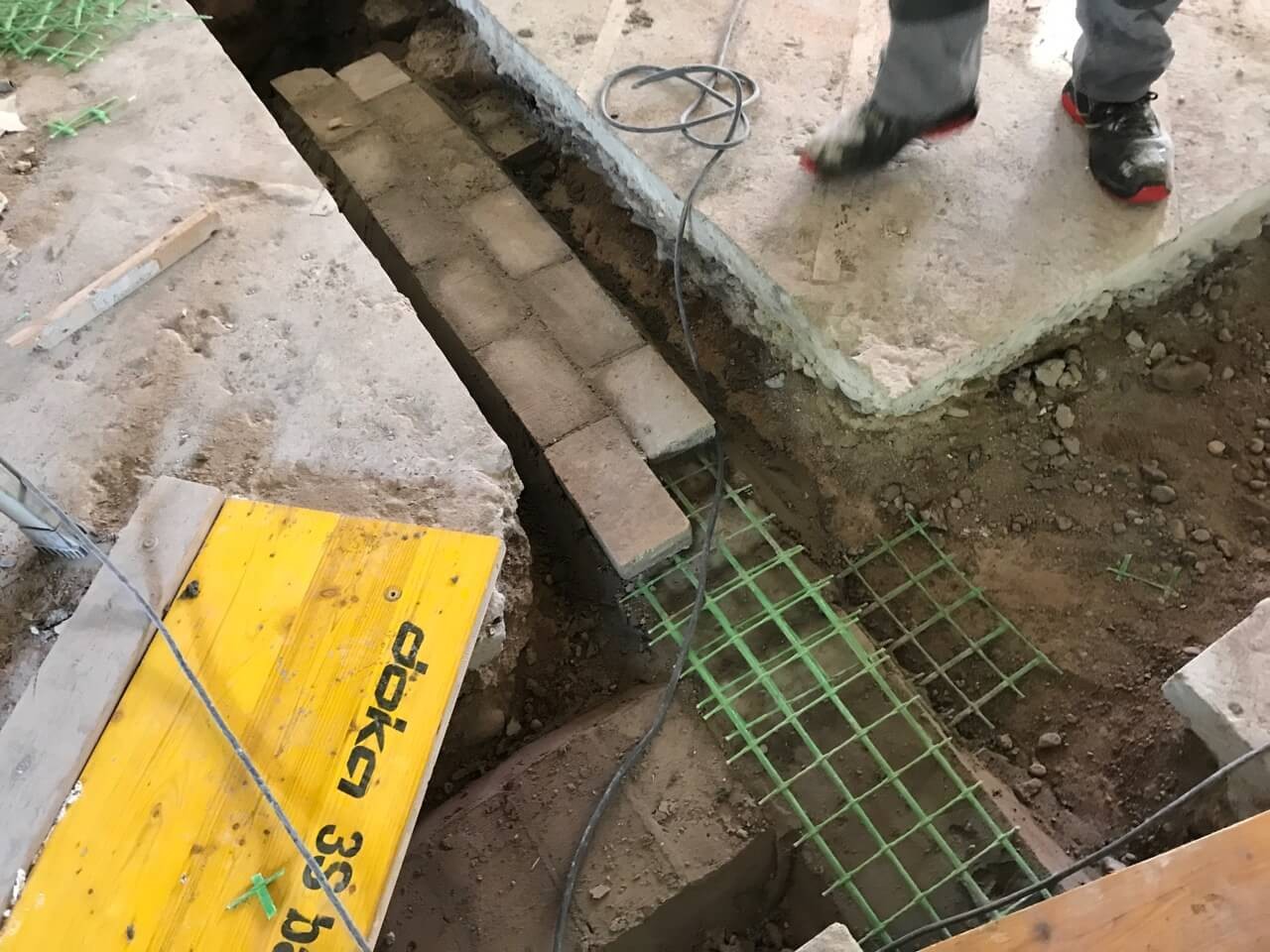

  • Cully renforcement voute 05 Réalisation des nervures en voute sarrasine avec renforts en treillis entre joints

    Cully renforcement voute 05

    Réalisation des nervures en voute sarrasine avec renforts en treillis entre joints

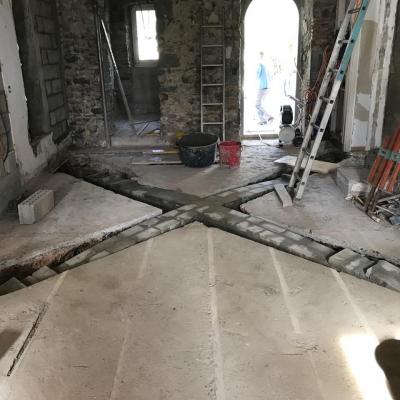

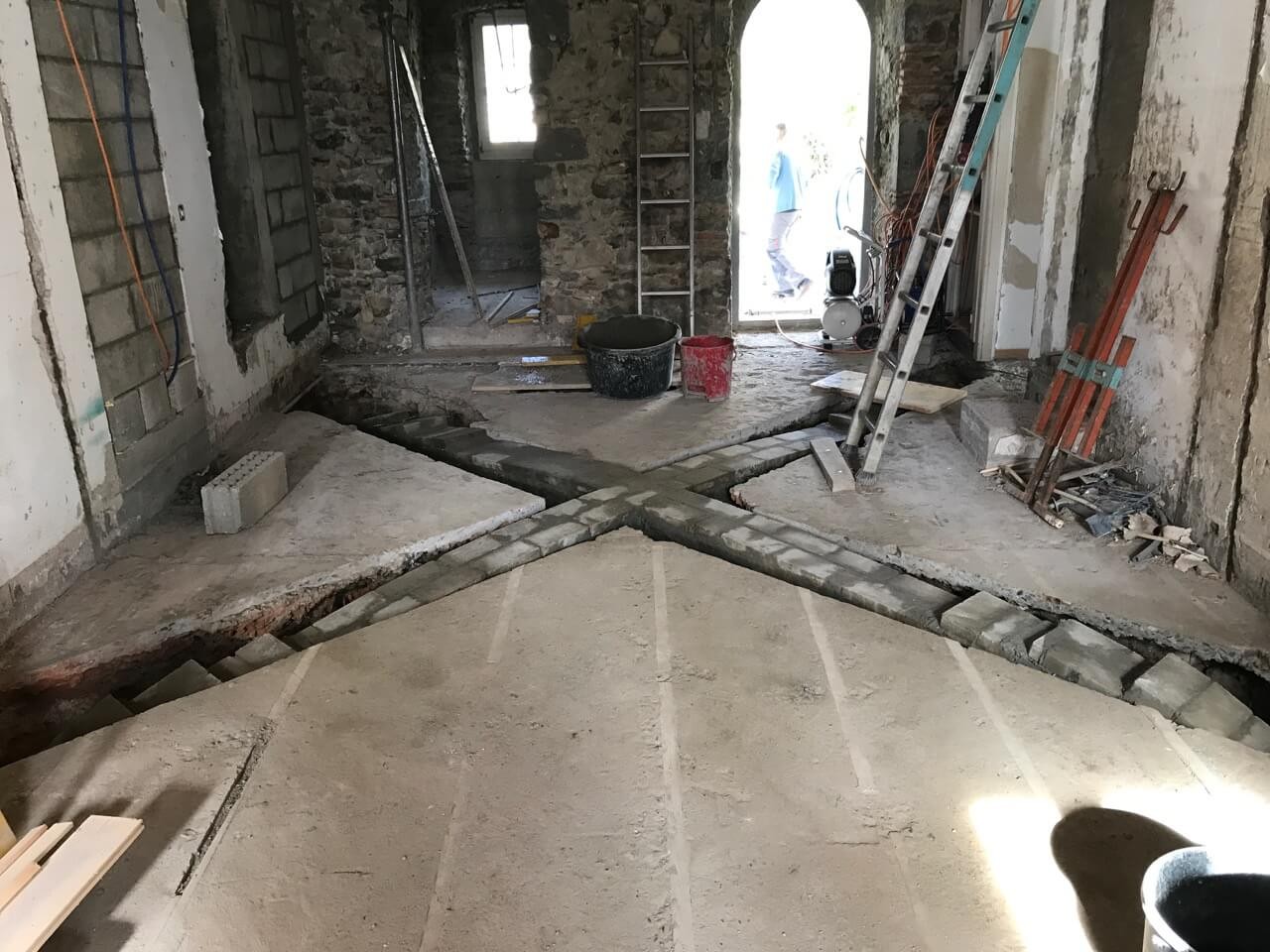

  • Cully renforcement voute 06 La clefs de voûte est épaissie afin de retrouver la vraie forme pour laisser passer la ligne de force

    Cully renforcement voute 06

    La clefs de voûte est épaissie afin de retrouver la vraie forme pour laisser passer la ligne de force

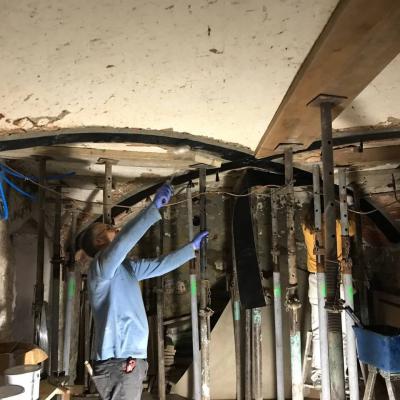

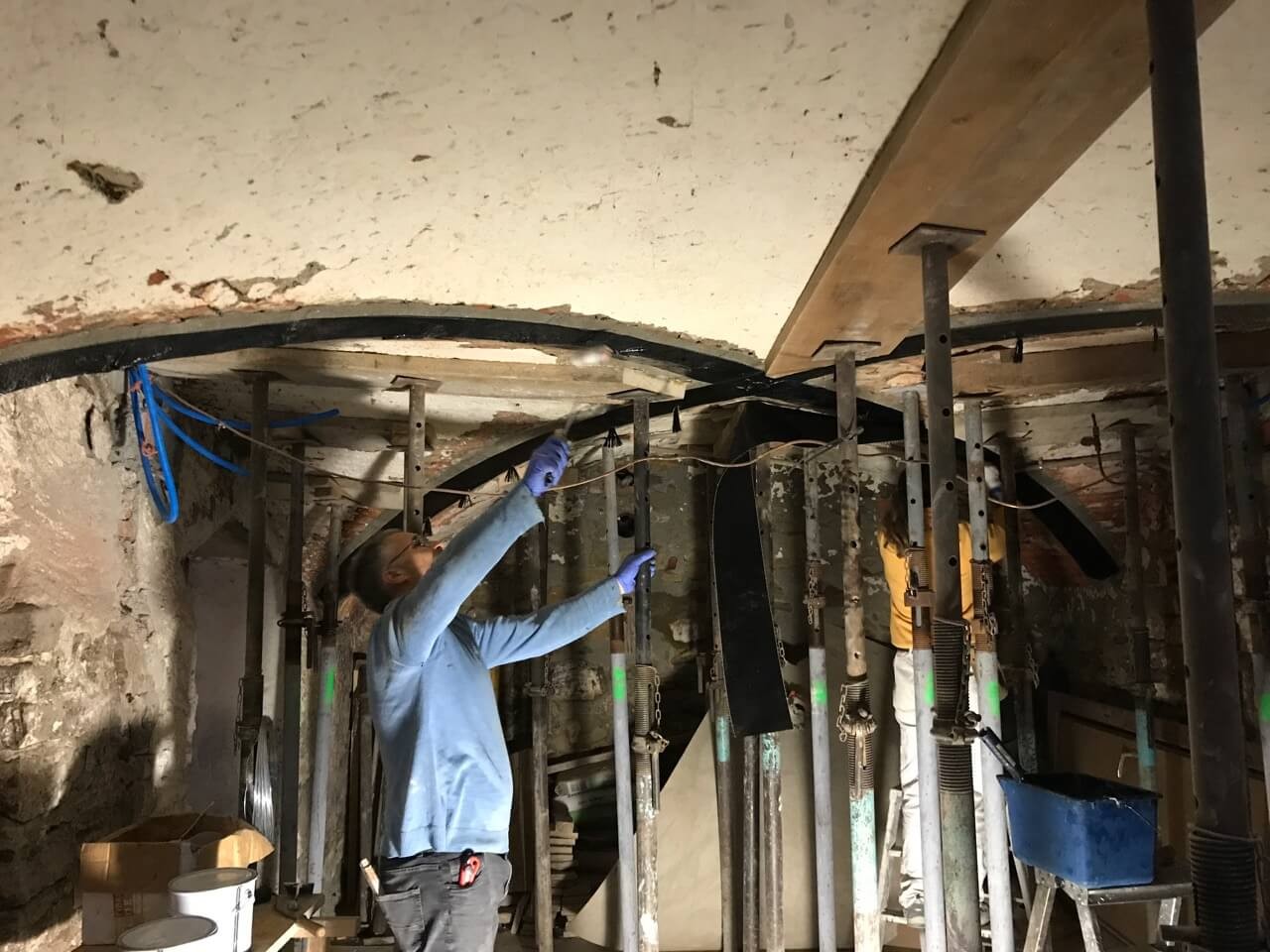

  • Cully renforcement voute 07 Fibre de carbone sur l'intrados pour suspendre les briques et retenir les poussées

    Cully renforcement voute 07

    Fibre de carbone sur l'intrados pour suspendre les briques et retenir les poussées

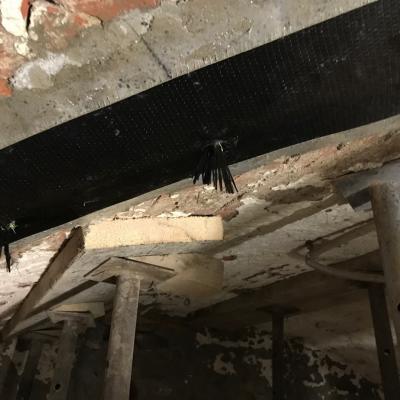

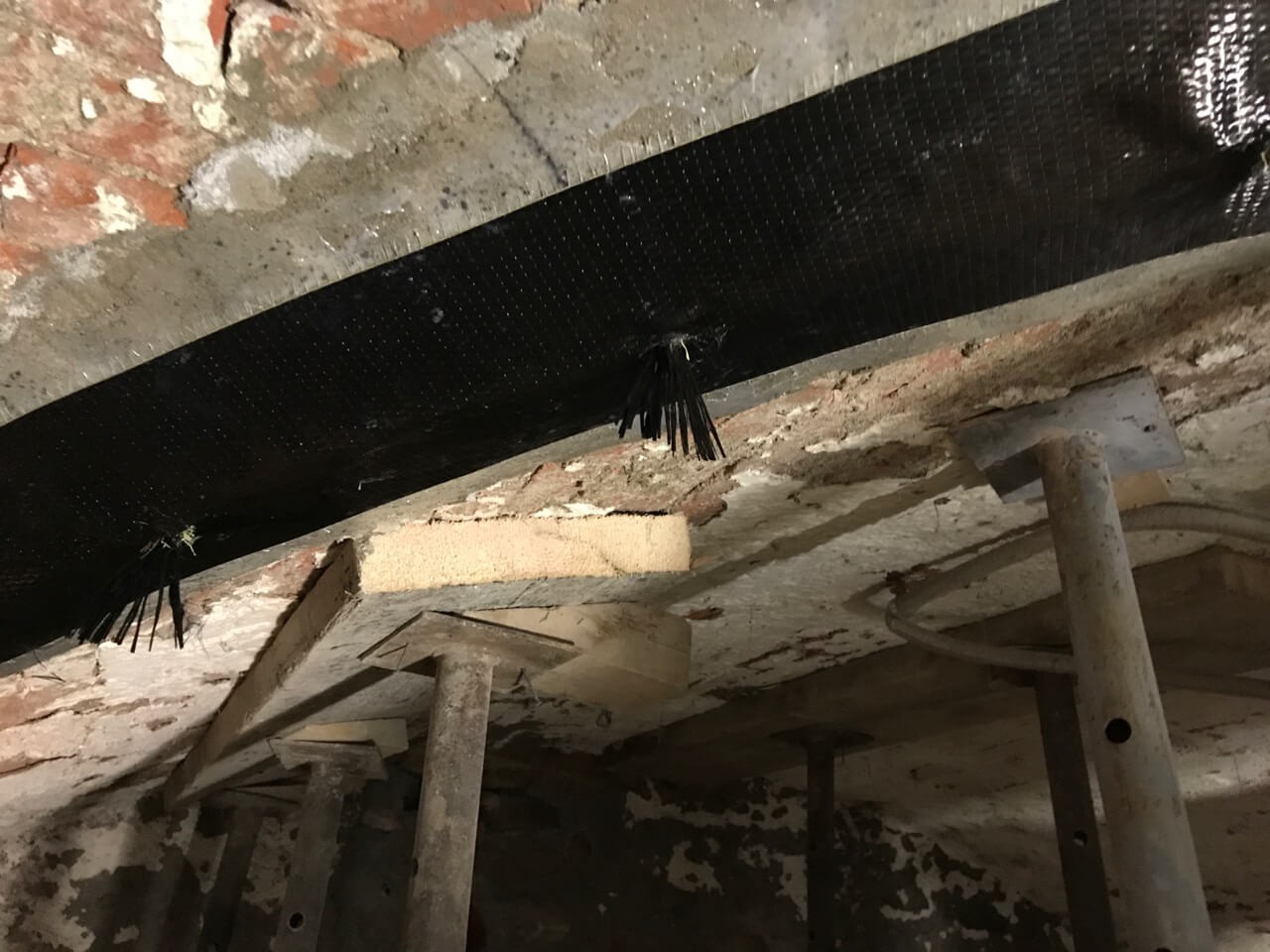

  • Cully renforcement voute 08 Pose de cordes de carbone comme "étriers"

    Cully renforcement voute 08

    Pose de cordes de carbone comme "étriers"

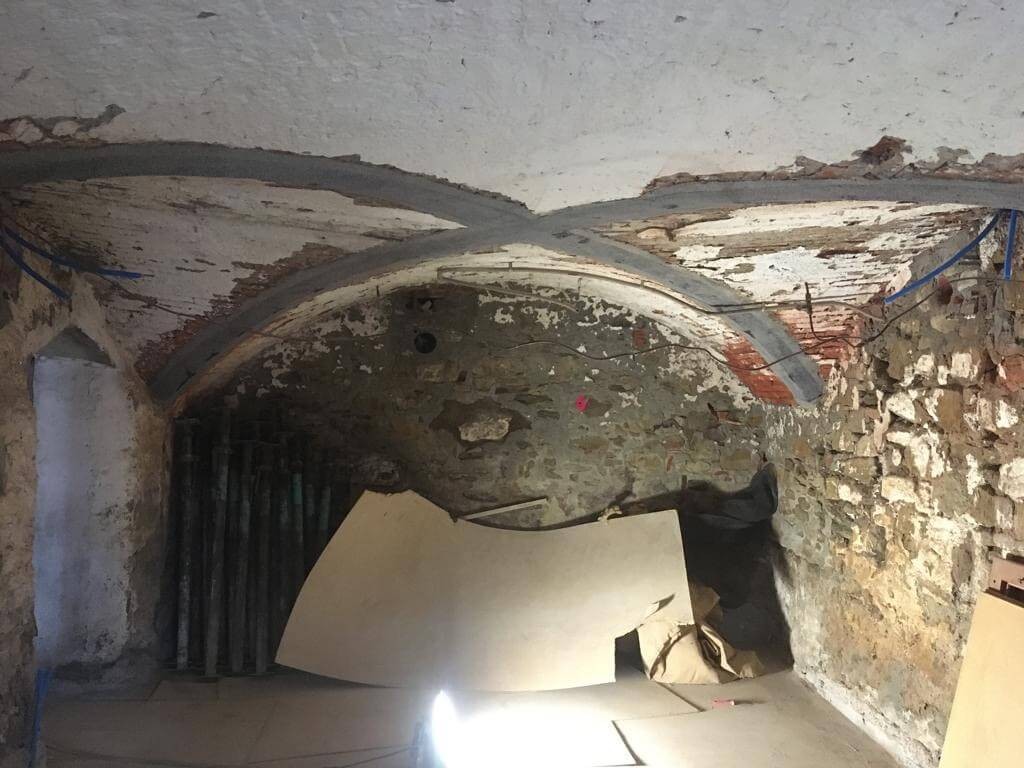

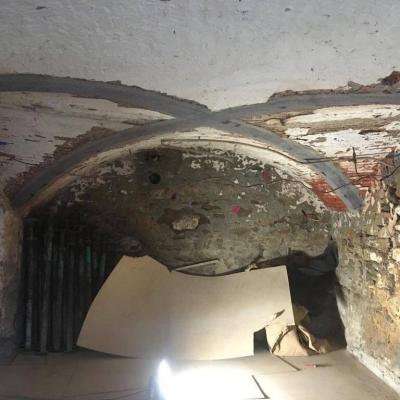

  • Cully renforcement voute 09 Sable de quartz pour finir, la voûte est prête au crépissage

    Cully renforcement voute 09

    Sable de quartz pour finir, la voûte est prête au crépissage
