Bloc de terre crue modulaire écologique

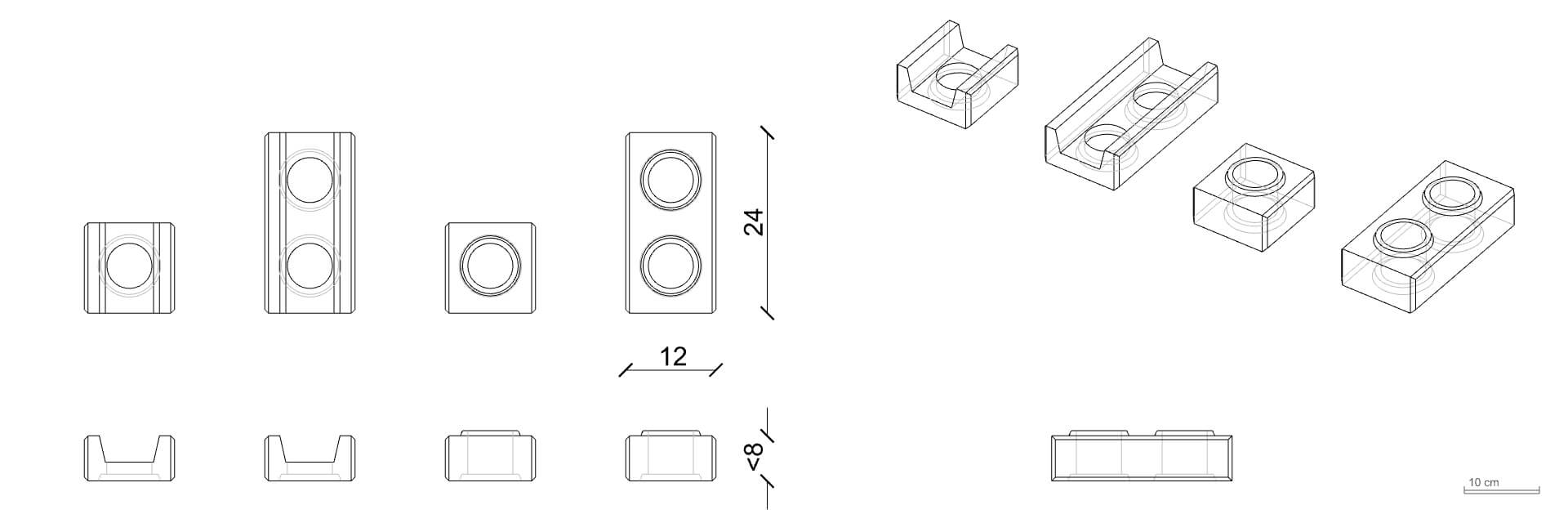

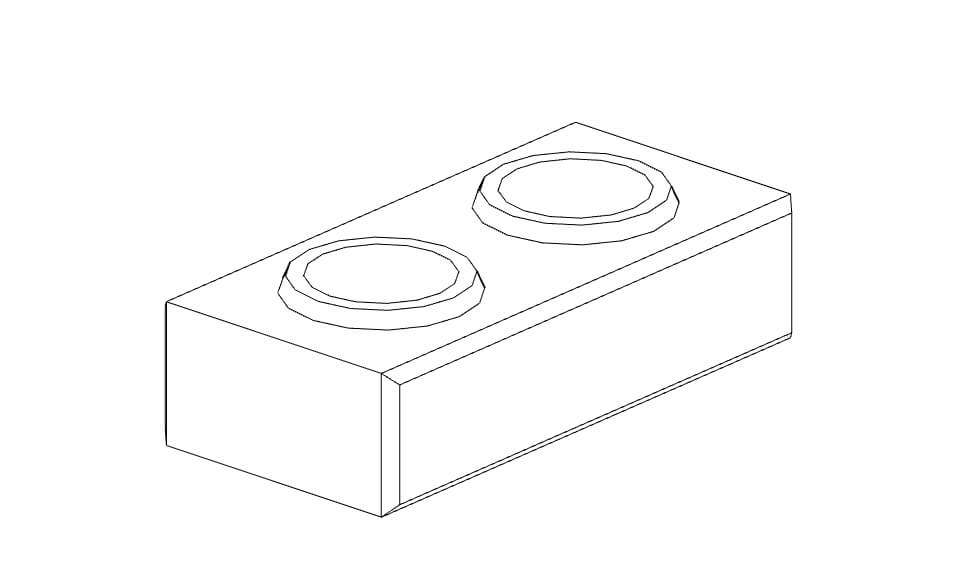

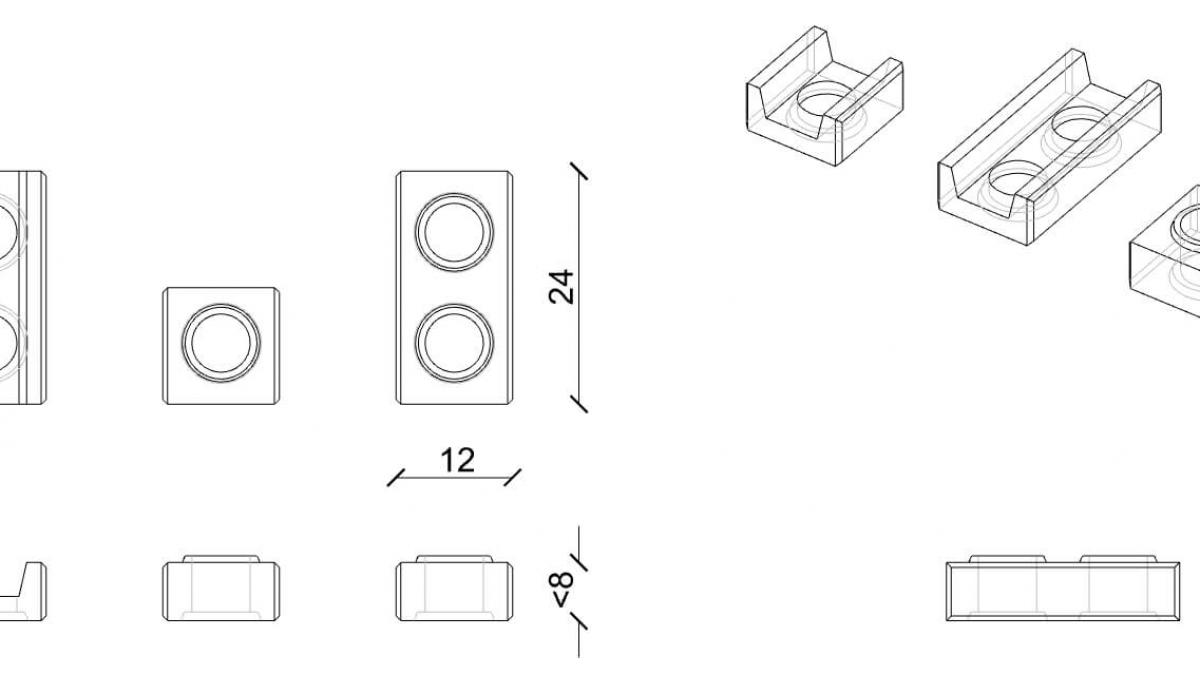

Brique modulaire

Modulaires

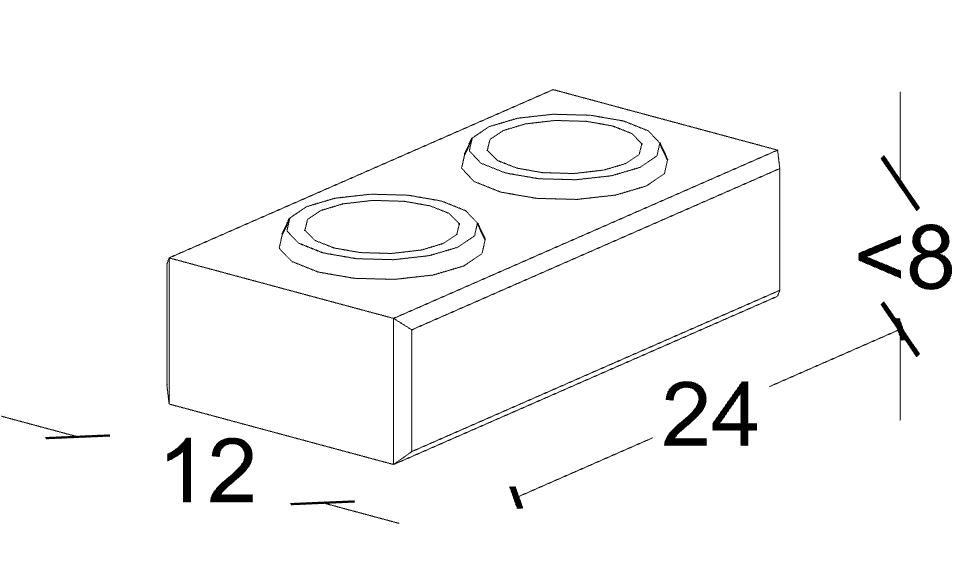

Brique modulaire base 2​

Elle est dite modulaire car ses mesures sont régulières et proportionnelles. Cela permet l'emboîtement des modules entre eux, facilitant la pose et les finitions.

Ecologique

Triangular arrows sign for recycle

Elle est écologique car lors de sa production, elle recycle de la terre locale et est crue. Elle durcit avec du liant.

La terre est la partie supérieure de la croûte terrestre résultant de la décomposition des roches. Près de 75 % de la croûte terrestre est apropriée à la construction. Nous disposons ainsi d'une matière première abondante et locale.

Terre

Pour fabriquer les briques, il nous faut une terre sans matière organique (plus profonde que 50cm) et être composée de 30% à 50% d'argile.





Composition

La brique modulaire est composée d'un mélange de terre et de ciment dans une proportion selon l'utilisation souhaitée. 9 à 12.5% de liant permet d'obtenir une brique résistante à l'eau et au gel.

Préparation

La terre est d'abord criblée puis broillée pour obtenir une belle poudre fine.

Eau

Une brique comprimée avec beaucoup d'eau perd de la résistance et peut fissurer. Avec peu d'eau la compactation est difficil et perd aussi de la résistance. L'humidité optimale est de 4 à 5 % d'eau.



Compactage

Le compactage ou presse de la brique permet d'éliminer les vides entre les grains. Le volume compacté est d'environ 2/3 du volume foisonné.

Cure

Les briques en sortie de presse sont stockée avec des espaces entre elles sur des palettes. Elle sont couvertes et humidifiées immobile pendant une semaine. Après cela elle peuvent être déplacée et bâtie bien que l'déal soit après un mois.

Utilisations de la brique modulaire en terre crue

Murs droits

Angles de murs

Murs courbes

Colonnes

Le système de construction avec les briques modulaires

Les plans sont dessiné d'après le module de brique pour n'utiliser que des entières et moitiés.



Les colonnes structurales sont réparties tout les 1m (sous le toit), 80 cm (sous 1 étage et le toit), 60cm sous deux étages et le toit). Du mortier est coulé pour enrober les armatures tout les 50cm.

Un chainage horizontal sous et sur les ouvertures ainsi que pour soutenir les dalles et toitures.

Un filet de mortier suffit pour la pose

Avantages du bloc de terre crue modulaire

Montage rapide et précis

Points d'appuis structuraux intérieurs et répartis (par les canaux)​

Passage des installations dans les canaux intérieurs

Briques apparentes ou enduites
