Escaliers sur voûte sarrasine

Album photo

Album escaliers voute sarrasine

L'escalier sur voûte sarrasine est une technique de construction ancestrale millénaire alliant des qualités mécaniques exceptionnelles à une esthétique sculpturale.

Grâce à la cohésion forte du liant (plâtre) et des briques, le bâtissage se fait sans coffrage et permet à l'escalier d'être utilisé quasiment immédiatement. Ainsi il est le plus souvent tournant et balancé presqu'aussi façilement qu'un escalier droit.

Qualites voutes sarrasines exceptionnelles

Etapes de la construction d'un escalier sur voûte sarraine

Relevé des dimensions

​La première étape consiste à récolter, à partir de plans ou de relevés pris directement sur le chantier, les données précises afin de concevoir l'escalier dans l'espace:

  • Contours de la cage d'escalier
  • Dimensions de la trémie
  • Hauteur d'étage
  • Reculée
  • Obstacles éventuels
  • Faux équerrage
  • Faux aplomb des murs ou cloisons

Mesures escalier

Calcul et dessin de l'escalier

Pente

Calcul de la pente (p) en fonction de la hauteur d'étage (H) et de la reculée (R), p=H/R

  • 15°<p<25° (faible)
  • 25°<p<35° (moyen ou courant)
  • 35°<p<... (fort)

Foulée

Module M = g + 2h (g = giron, h = hauteur de marche)

  • faible pente: M = 65 cm
  • pente moyenne: 64 cm > M > 60 cm
  • forte pente: M < 60 cm

Hauteur de marche

  • M > 64: 14 cm < h < 15 cm
  • M = 62: 16 cm < h < 17 cm
  • M < 60: 18 cm < h < 20 cm

Giron

g = M - 2h

Balancement

La beauté de la ligne de jour en perspective, se détermine en jouant sur le collet.




Implantation, saignées et patin d'ancrage

Préparation du support

Si les murs ou le sol sont trop grossiers ou friables, il faudra tout d'abord les préparer, c'est à dire pré-plâtrer ou réaliser l'enduit de fond.

Implantation

L'implantation consiste à tracer au sol et sur le mur d'échiffre, le plan de l'escalier avec la projection de la ligne de jour et les nez de marche.

Saignées

Sur le mur, on effectue des saignées (3 à 6cm) afin d'ancrer les marches et contremarches.

Guide ligne de jour

La ligne de jour est matérialisée soit par un tuyeau flexible accroché à des lambourdes verticales, ou simplement par des reperts sur des ficelles.

Patin d'ancrage

Le patin d'ancrage du départ de l'escalier est réalisé sur environ une largeur et demie de marche.

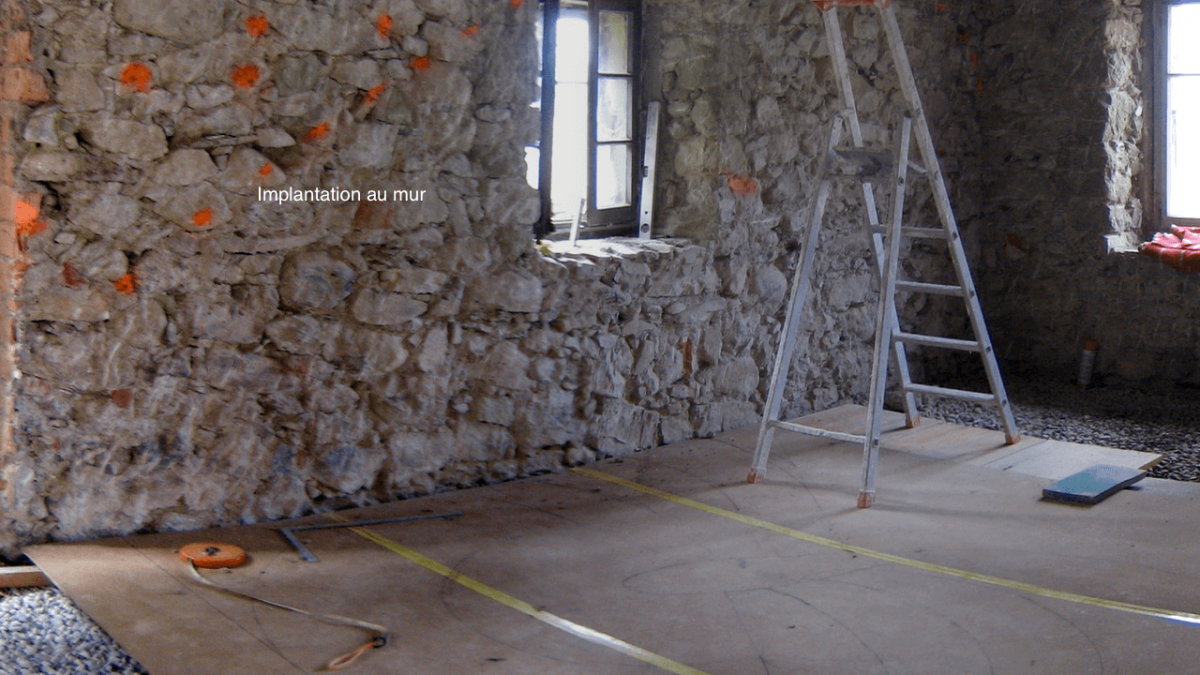

Implantation escalier

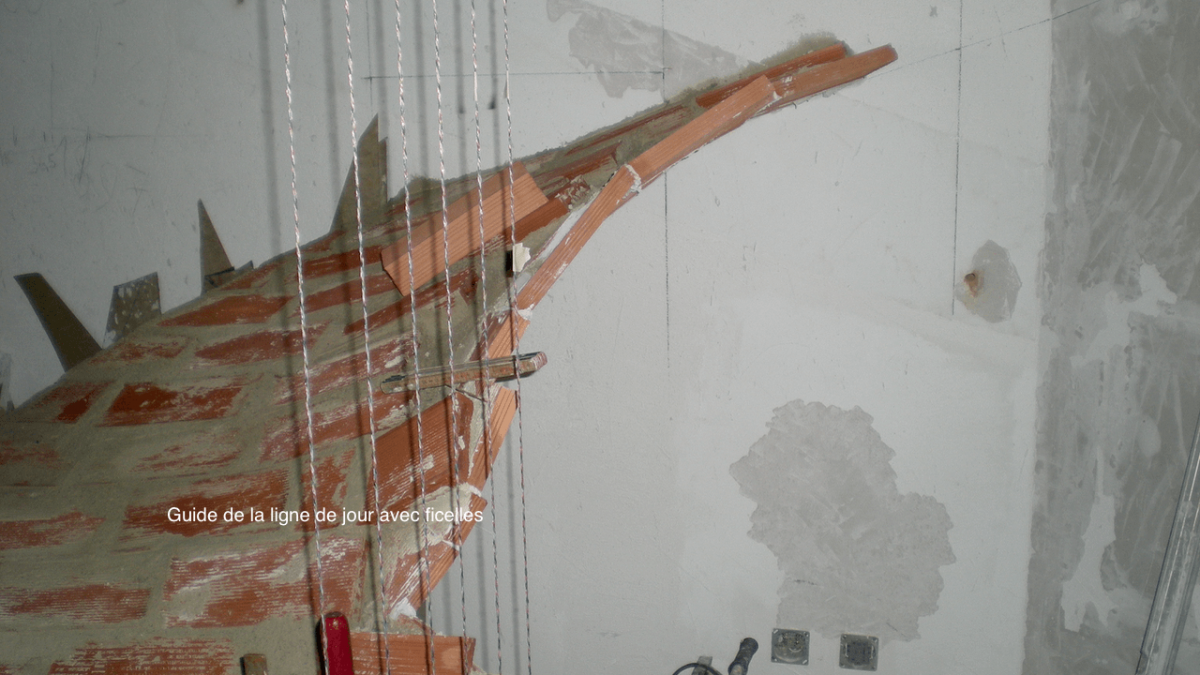

Guide ligne de jour par ficelles

Voûte de fond

Voûte sarrasine / catalane

La construction d'un escalier sur voûte sarrasine repose sur la technique de construction des voûtes sarrasines, aussi appelées voûtes catalanes.

Sans coffrage

Cette technique permet de construire sans coffrage grâce à la cohésion forte du liant (plâtre) et des briques. Cette absence de coffrage permet alors de rapidement bâtir un escalier courbe.

C'est en quelque sorte cette voûte de fond qui fait office de coffrage perdu pour la couche de répartition.

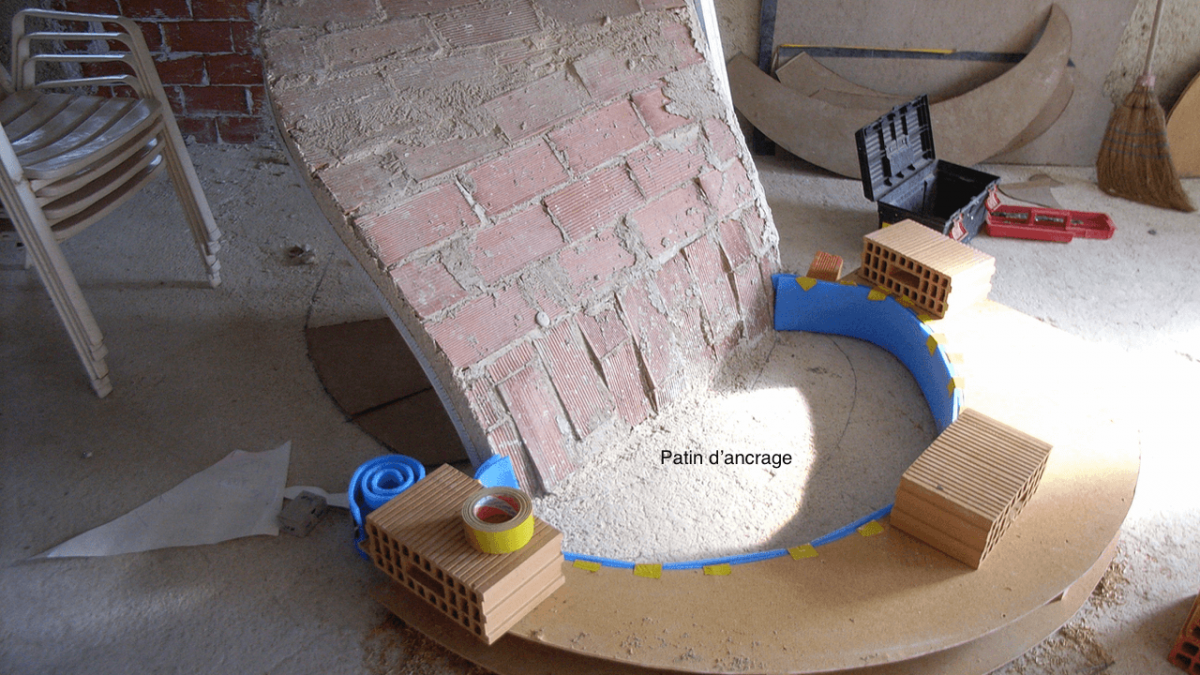

Patin d ancrage

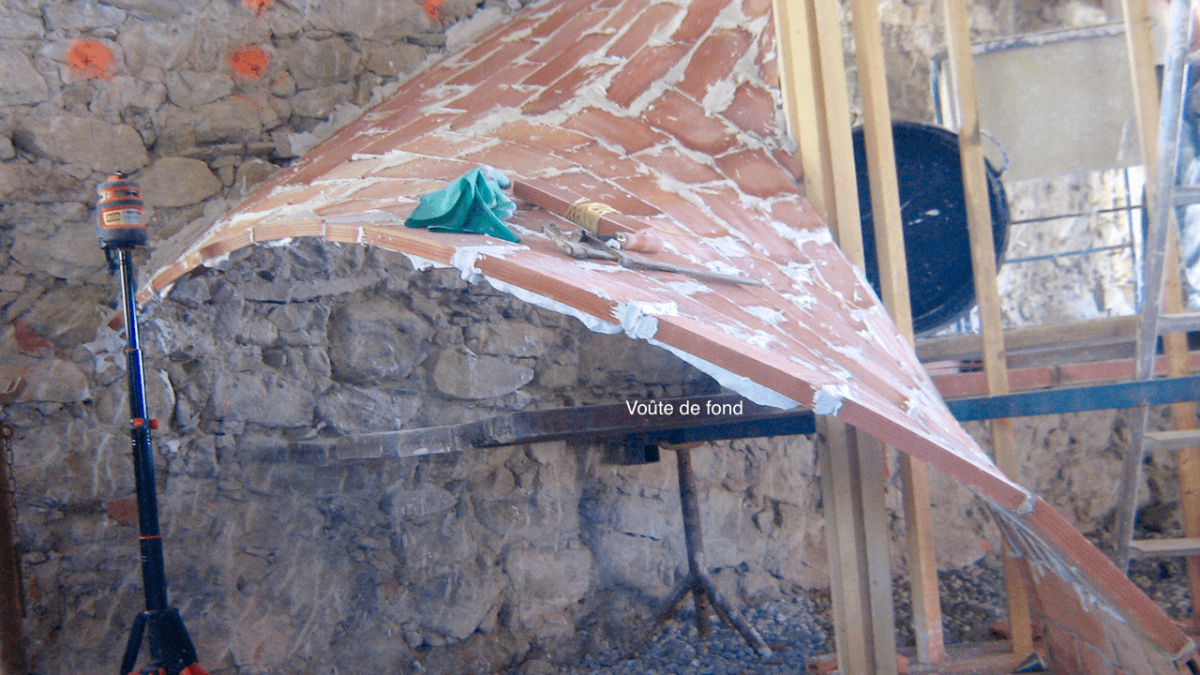

Voute de fond

Voûte de répartition

Béton

La voûte de répartition est exécutée en collant les briques sur la voûte de fond en changeant le sens des joints. Les deux couches sont alors bien cohésives et forment ensemble une sorte de béton de brique rigide.

Compression

L'escalier n'est pas armé. Même si on compte sur la cohésion du plâtre pour le montage, le principe final est une voûte en compression seulement.

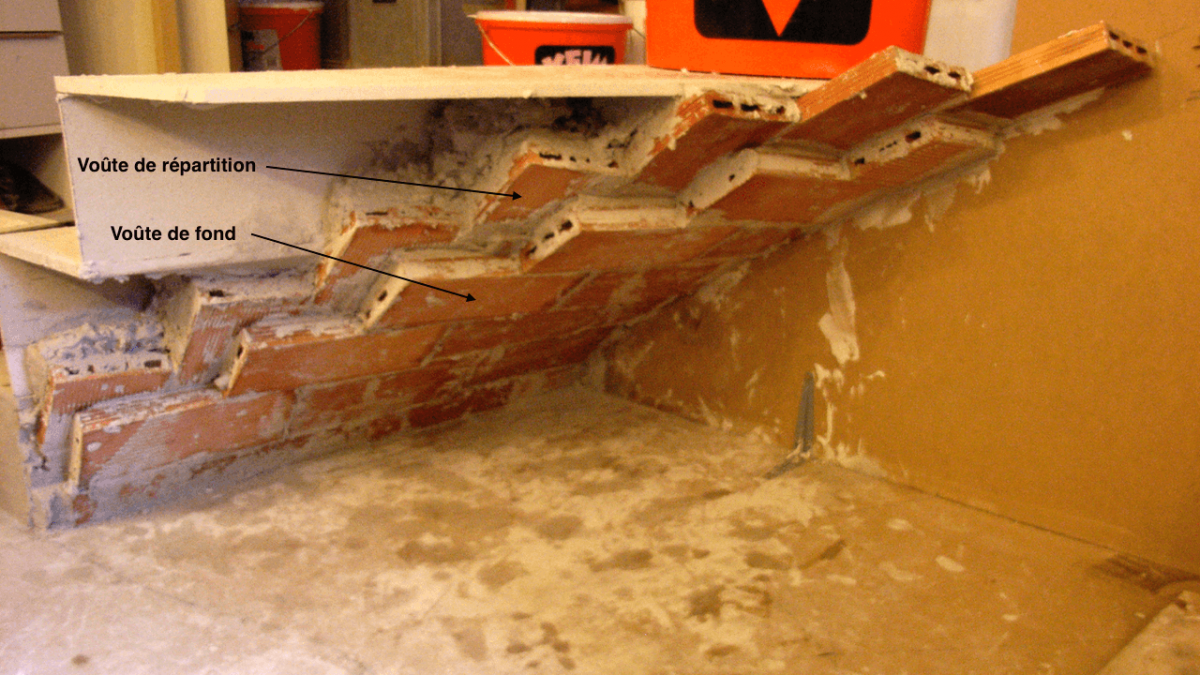

Voute de repartition

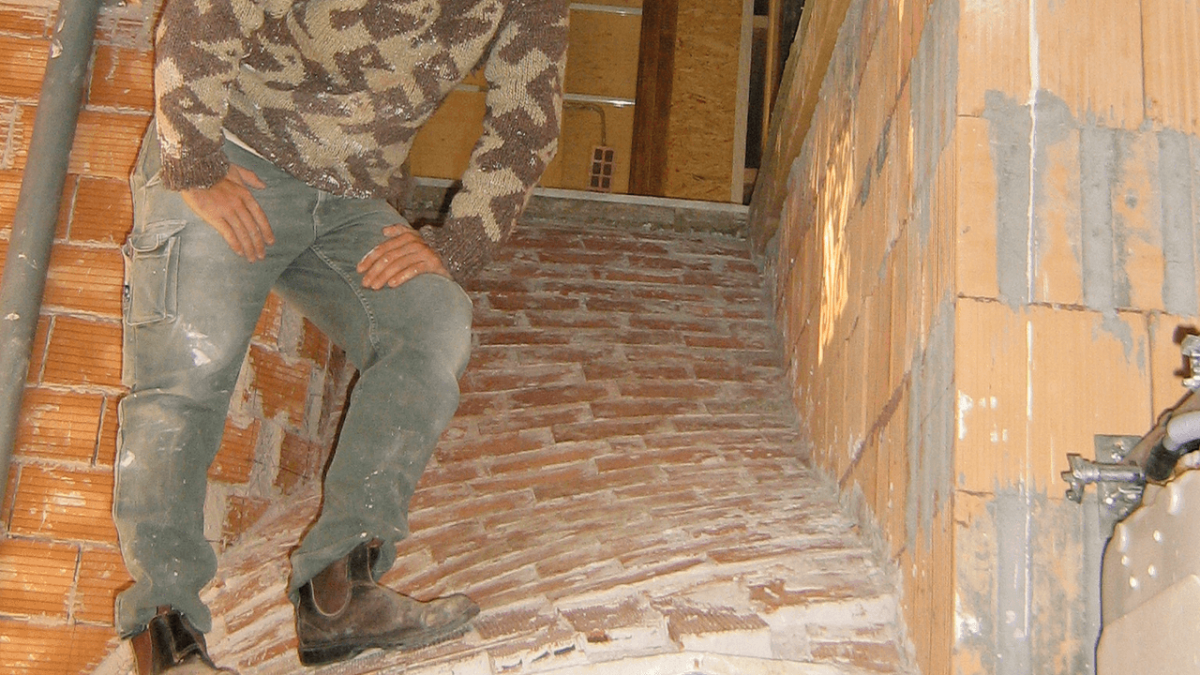

Voute en beton de briques

Pose des marches et remplissage

Contremarche

La contremarche est collée sur la marche du dessous et contre le mur.

Remplissage

Le vide à l'arrière de celle-ci est rempli d'un mortier de billes d'argile expansées.

Marches

La marche est collée sur le remplissage.

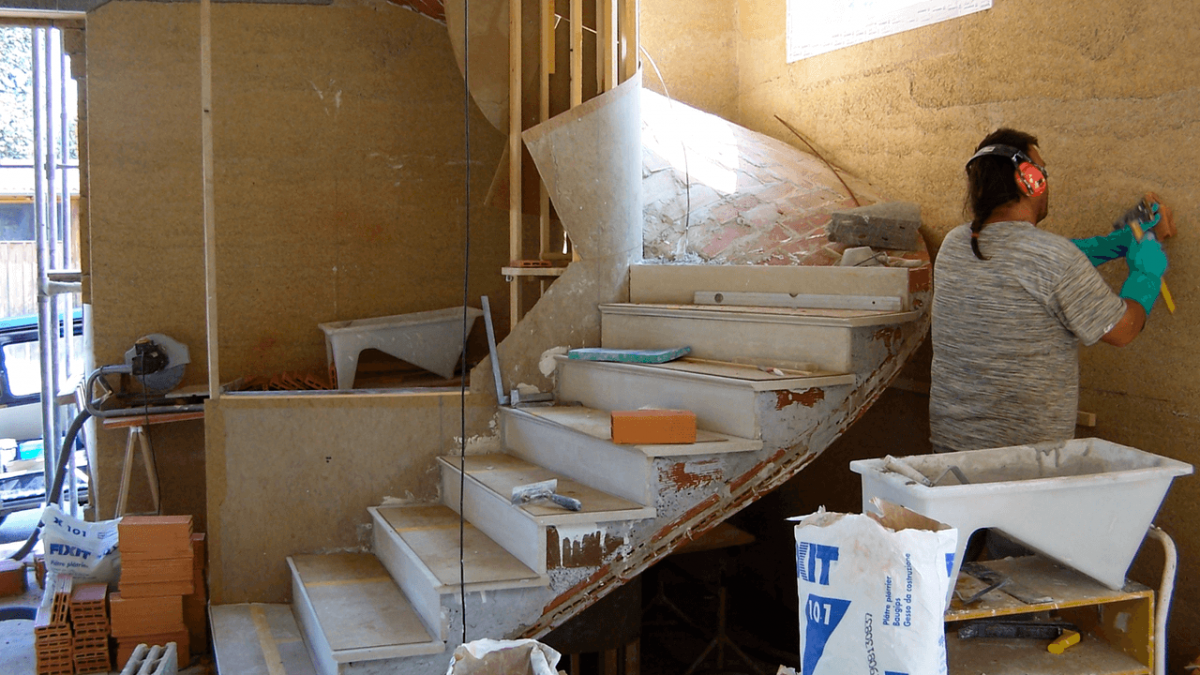

Pose des marches

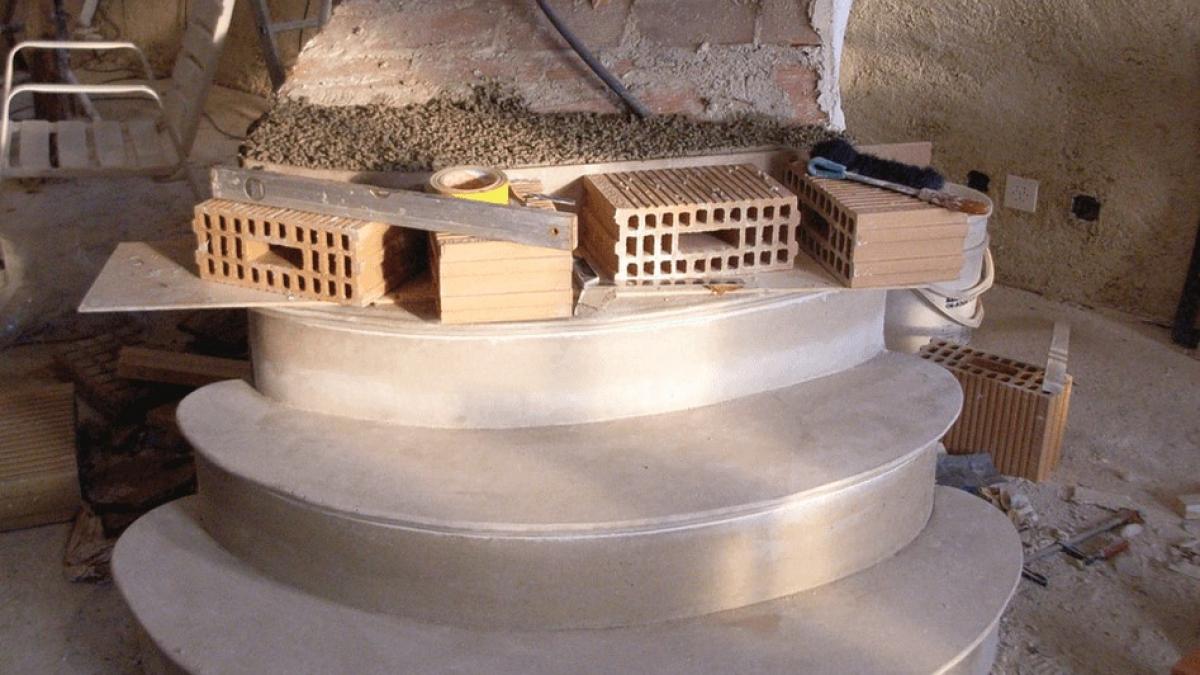

Pose des marches et remplissage
